Fiksācijas releju darbības principi, struktūra un pielietojuma jomas
May 28, 2026
Atstāj ziņu
Mūsdienu elektriskās vadības un automatizācijas sistēmās magnētiskās fiksācijas releji ir kļuvuši par neaizstājamām automātiskajām pārslēgšanas ierīcēm, kas atšķiras ar unikālajām enerģijas{0}}taupīšanas īpašībām un stāvokļa{1}}noturēšanas iespējām. Šī novatoriskā releja pamatprincips ir pastāvīgo magnētu magnētiskā spēka izmantošana, lai uzturētu kontaktu atvērtu vai aizvērtu stāvokli. Tas būtiski pārveido tradicionālo elektromagnētisko releju darbības paradigmu,-kuriem nepieciešama nepārtraukta strāvas padeve, lai uzturētu to stāvokli,{5}}tādējādi sasniedzot ļoti efektīvu kontroles mērķi, proti, nulles statiskās enerģijas patēriņu.
Detalizēta tā iekšējās arhitektūras pārbaude atklāj, ka magnētiskās fiksācijas relejs galvenokārt sastāv no pamatnes, magnētiskās ķēdes bloka, izpildmehānisma bloka un kontaktu bloka. Starp šiem komponentiem magnētiskās ķēdes komplekts kalpo kā kritiskais elements, kas nosaka ierīces kopējo veiktspēju; tas parasti sastāv no dzelzs serdes, jūga un pastāvīgajiem magnētiem, kas konfigurēti, lai veidotu E-formas magnētiskās plūsmas ceļu, kas pagriezts par 90 grādiem uz sāniem. Lai nodrošinātu magnētiskā lauka pārraides efektivitāti un stabilitāti, augstas-kvalitātes fiksatora releja serdeņi parasti tiek izgatavoti no augstas-tīrības pakāpes mīkstiem magnētiskiem materiāliem, kas garantē spēcīga magnētiskā lauka veidošanos-un līdz ar to stabilu magnētisko fiksāciju-pat zemas-enerģijas ievades apstākļos.
Ierīces darbības princips ir balstīts uz ģeniālu elektromagnētiskās indukcijas savienojumu ar pastāvīgo magnētu radītajiem magnētiskajiem laukiem. Ja nepieciešama kontakta stāvokļa maiņa, spolei tiek pievadīts īss pozitīvs vai negatīvs līdzstrāvas sprieguma impulss. Šajā brīdī spoles ierosmes radītais magnētiskais lauks mijiedarbojas ar iekšējā pastāvīgā magnēta lauku (kur līdzīgi stabi atgrūž un atšķirībā no stabiem pievelk), uzreiz virzot armatūru, lai veiktu nepieciešamo mehānisko kustību. Visā šajā procesā precīzi izstrādātajam kodolam ir galvenā loma magnētiskās plūsmas koncentrēšanā un pastiprināšanā, ļaujot relejam veikt vienmērīgu pāreju no atiestatīšanas uz iestatīto stāvokli dažu milisekunžu laikā.
Kad elektriskais impulss beidzas, strāva spolē izkliedējas; tomēr iekšējais pastāvīgais magnēts turpina veikt pietiekamu magnētisko pievilcību, lai stingri nofiksētu armatūru jaunajā pozīcijā. Tas nodrošina, ka relejs nevainojami saglabā savu pēdējo pārslēgšanas stāvokli-neatkarīgi no tā, vai tiek pārtraukts ārējais barošanas avots-, tādējādi efektīvi novēršot vadības signālu zudumu. Ierīcēm, kas ir ļoti jutīgas pret enerģijas patēriņu,-piemēram, viedajiem elektrības skaitītājiem-specializēta tīra dzelzs serdeņa izmantošana elektrisko skaitītāju relejiem var ievērojami samazināt sistēmas kopējo gaidstāves enerģijas patēriņu, vienlaikus uzlabojot ierīces ilgtermiņa-darba uzticamību.
Praktiskiem lietojumiem, lai vēl vairāk optimizētu magnētiskās reakcijas ātrumu un uzturētu ārkārtīgi zemus magnētiskās histerēzes zudumus, daudzi augstākās klases izstrādājumi{0}}izvēlas kā magnētiskās ķēdes materiālu noteiktas kategorijas elektrisko tīro dzelzi. Piemēram, DT4C dzelzs kodola izmantošana fiksācijas relejiem var ievērojami palielināt magnētiskās ķēdes efektivitāti un konsekvenci. Tas ļauj ierīcei pielāgoties darbības videi, kas saistīta ar augstas-frekvences pārslēgšanu vai lielām temperatūras svārstībām, tādējādi nodrošinot ļoti stabilu veiktspēju masveidā ražotām vienībām sarežģītos darba apstākļos.
Salīdzinot ar tradicionālajiem standarta relejiem, magnētisko fiksācijas releju priekšrocības sniedzas ne tikai enerģijas taupīšanai; tiem ir arī izcila vibrācijas izturība un pagarināts kalpošanas laiks. Novēršot novecošanas problēmas, kas saistītas ar nepārtrauktu spoles sildīšanu,{1}}un samazinot mehānisko nodilumu, ko izraisa bieža iedarbināšana,{2}}šie releji nodrošina īpaši izcilu veiktspēju skarbos apstākļos. Visu šo izcilo īpašību pamatā ir spēcīgais magnētiskais dzinējspēks, ko nodrošina rūpīgi izstrādāts elektromagnētisko releju spoles kodols.
Ražošanas procesiem ir vienlīdz izšķiroša loma releja augstākās kvalitātes noteikšanā. Ražošanas fāzē elektromagnētisko releju serdeņi parasti tiek pakļauti augstas-precizitātes aukstuma štancēšanai-konkrēti, releja serdeņa aukstās štancēšanas procesam-, lai sasniegtu to galīgo formu. Šis paņēmiens ne tikai palielina materiāla izmantošanu, bet arī garantē magnētiskās ķēdes struktūras izmēru precizitāti. Turklāt, lai novērstu oksidēšanos un uzlabotu gan vadītspēju, gan izturību pret koroziju, noteiktiem kritiskiem komponentiem tiek veikta īpaša virsmas apstrāde,{6}}piemēram, releja kodola niķelēšana ar vara apakškārtu{7}}, lai efektīvi pagarinātu izstrādājuma kalpošanas laiku.

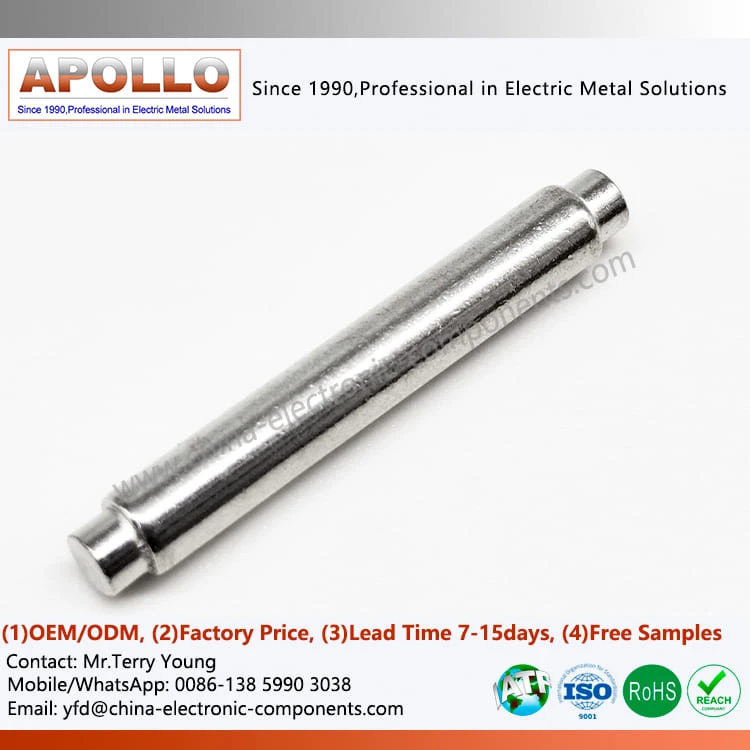

Standarta Pure Iron Core kā daudzpusīgs pamatkomponents tiek plaši izmantots dažāda veida bistabilos relejos, pateicoties tā izcilajai magnētiskajai caurlaidībai. Neatkarīgi no tā, vai tā kalpo kā atsevišķa dzelzs-kodolu releja rezerves daļa vai integrēta sarežģītās vadības shēmās, tā darbojas kā galvenais enerģijas pārveidošanas centrs. Turklāt dažos specializētos maiņstrāvas lietojumos īpaši optimizētais DT4C maiņstrāvas releja dzelzs kodols demonstrē neparastu pielāgošanās spēju.
Ja meklējat augstas veiktspējas{0}}risinājumusElektrisko transportlīdzekļu releju serdeņivai nepieciešama tehniska konsultācija, lūdzu, sazinieties ar mums jebkurā laikā; mēs esam gatavi sniegt jums ekspertu produktu izvēles atbalstu un pielāgotus pakalpojumus.
