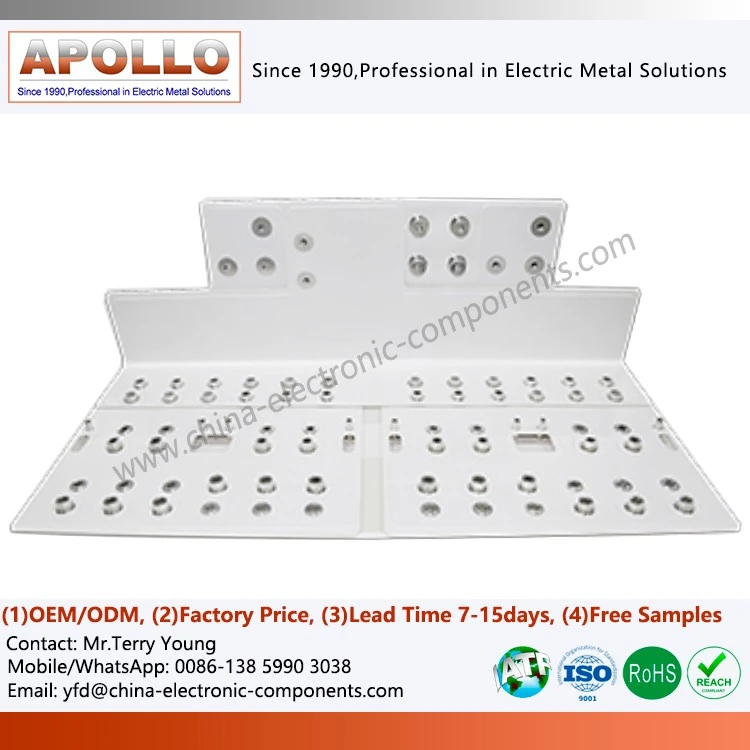

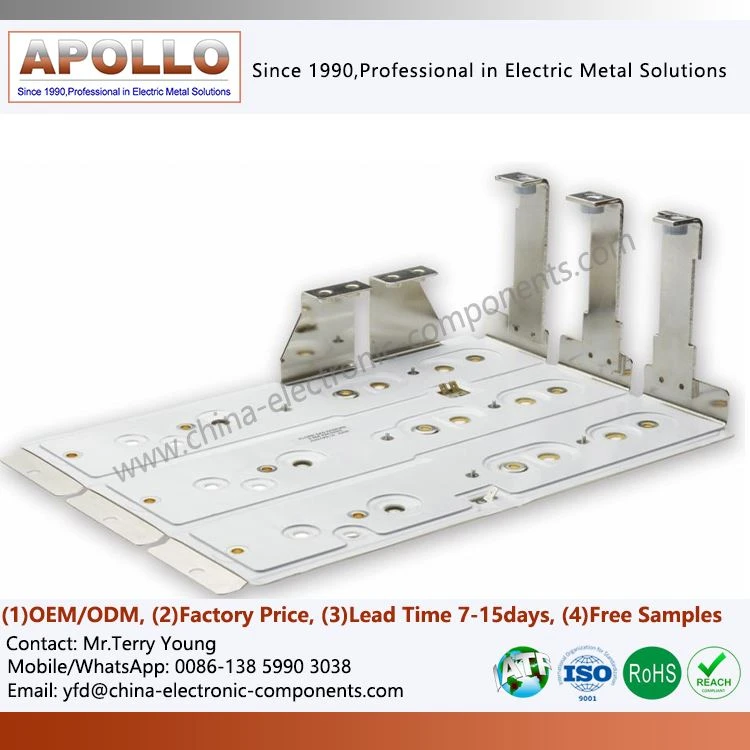

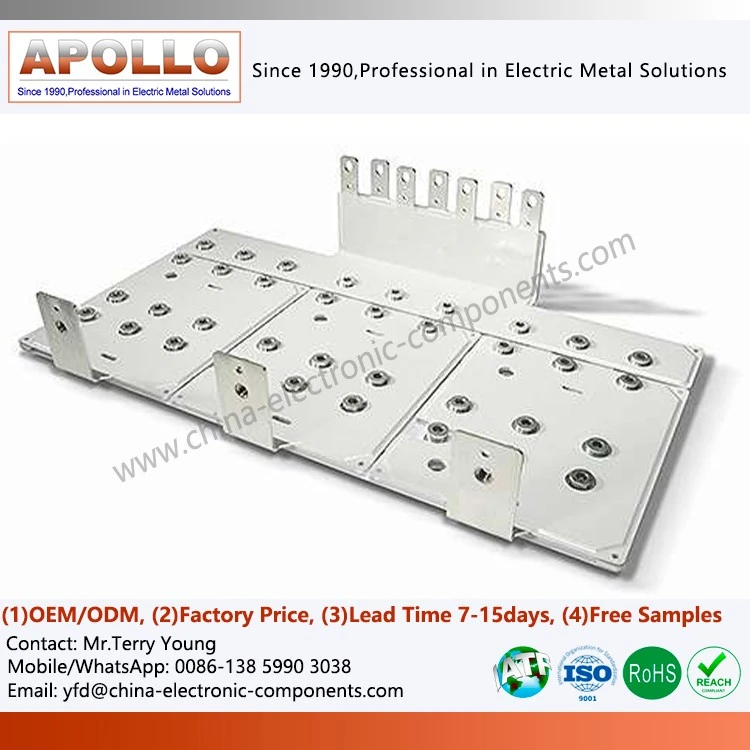

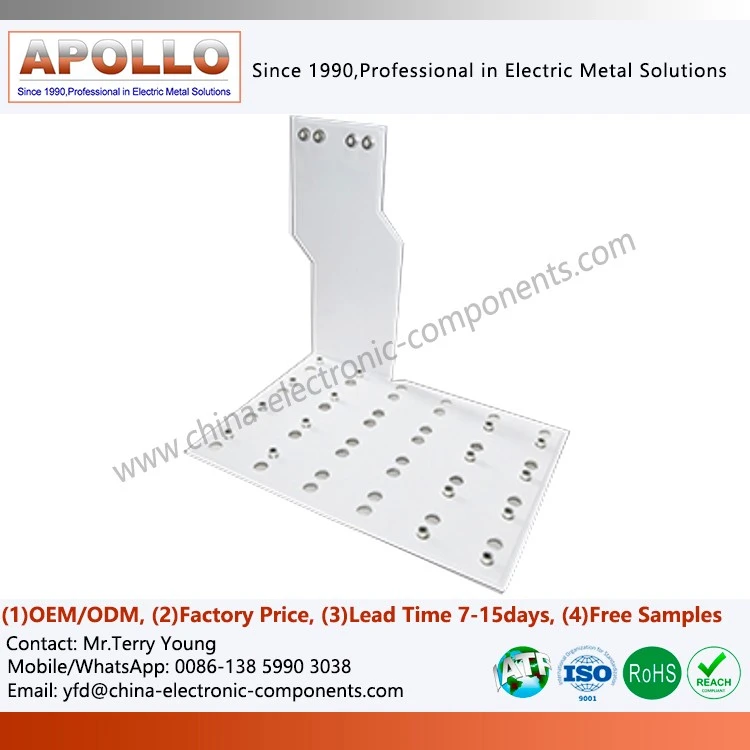

Sakrauta kopne
Produktu apraksts
Sakrauta kopne ir kompozītmateriāla vadītāju struktūra, kas izgatavota, laminējot un saspiežot kopā vairākus vadošu vara (vai alumīnija) kopņu slāņus, kas atrodas viens no otra ar izolācijas slāņiem.
Salīdzinājumā ar tradicionālajām viena slāņa{0}}kopnēm vai kabeļu savienojumiem, strāvas sadales bloka kopnes piedāvā ievērojamas priekšrocības vadītspējas, elektromagnētiskās savietojamības, mehāniskās stabilitātes un sistēmas kompaktuma ziņā.
To parasti izmanto jaunās enerģijas uzkrāšanas sistēmās, fotogalvaniskajos invertoros, elektrisko transportlīdzekļu piedziņas sistēmās, uzlādes pāļos, jaudas elektroniskajās ierīcēs un rūpnieciskajos frekvences pārveidotājos, kas kalpo kā neaizstājams elektrisko savienojumu kodols augstas{0}}strāvas, augstfrekvences{1}}lietotājiem.
Produkta struktūra un īpašības
1. Daudzslāņu vadoša struktūra
Katrā vadītāja slānī tiek izmantots augstas-kvalitatīvas T2 skābekļa-varš vai augstas-vadītspējas alumīnija sakausējums. Precīza laminēšana nodrošina īsu strāvas ceļu un zemu pretestību, efektīvi samazinot zudumus un siltuma veidošanos.
2. Augstas-veiktspējas izolācijas slānis
Starpslāņu izolācijā tiek izmantota poliimīda plēve (PI), epoksīda pulvera pārklājums vai PET izolācijas loksnes, kurām ir lieliska dielektriskā izturība un temperatūras izturība, kas nodrošina ilgstošu -uzticamu darbību augsta sprieguma un augstas temperatūras vidē.
3. Pielāgots strukturālais dizains
Pamatojoties uz klienta sistēmas prasībām, var sasniegt:
Viena{0}}pola/divpolu-polu/vairāku{2}}polu sakrautas struktūras
Jebkuras formas elektriskie zari un montāžas atveres
Alva-pārklāta, sudrabota-vai niķelēta-portu apstrāde
Skrūvju, vara kopņu spaiļu vai elastīgu savienojumu sekciju pievienošana
Šī elastīgā konstrukcijas konstrukcija ļauj Motor Controller kopnes joslai lieliski pielāgoties dažādām elektriskās montāžas shēmām, panākot līdzsvaru starp standartizāciju un pielāgošanu.
Galvenās priekšrocības analīze
| Elektriskās veiktspējas priekšrocības |
Īpaši-Zemas induktivitātes dizains: novietojot augšējos un apakšējos vadītājus ar pretēju strāvu, magnētiskie lauki dzēš viens otru, ievērojami samazinot sistēmas induktivitāti un traucējumus. Augsta vadītspēja: laminēta kopne telekomunikāciju strāvas sadalei var pārvadāt līdz pat simtiem ampēru strāvu, samazinot temperatūras paaugstināšanos un uzlabojot vispārējo energoefektivitāti. Stabila kontakta veiktspēja: vienmērīgs pārklājums uz porta virsmas nodrošina, ka ilgstoša kontakta laikā nepalielinās oksidēšanās vai pretestība. |
| Siltuma pārvaldības priekšrocības |
Laminētā kopnes josla kompaktai IGBT līdzstrāvai izmanto vara augsto siltumvadītspēju un vienmērīgu strāvas sadalījumu, atvieglojot siltuma izkliedi un novēršot lokalizētus karstos punktus. Turpmāka integrācija ar siltuma izkliedes caurumiem, šķidruma dzesēšanas plāksnēm vai siltumizolācijas slāņiem var izpildīt jaunās enerģijas iekārtas augstās -jaudas-blīvuma siltuma izkliedes prasības. |
| Telpiskās un strukturālās priekšrocības |
Slāņaina struktūra ievērojami samazina kabeļa apjomu un vadu sarežģītību. Kompakta konstrukcija atvieglo modulāru dizainu un montāžu. Augsta mehāniskā izturība un vibrācijas izturība padara to piemērotu skarbām vidēm, piemēram, automobiļiem un spēkstacijām. |
| Elektromagnētiskās saderības (EMC) priekšrocības | Vadītāju slāņu paralēlais izvietojums efektīvi samazina elektromagnētiskā starojuma un trokšņu traucējumus, nodrošinot sistēmai stabilāku elektromagnētisko vidi un padarot to par ideālu savienojuma risinājumu augstas{0}}frekvences jaudas moduļiem. |
| Drošības un uzticamības priekšrocības |
Augsts izolācijas slāņu izturības spriegums novērš bojājumus un noplūdes. Laminētās konstrukcijas integrētā konstrukcija novērš skrūvju atslābšanas vai kabeļa noguruma risku. Iztur vairākus augstas{0}}temperatūras novecošanas un vibrācijas testus, kas ir piemēroti ilgtermiņa{1}}darbības apstākļiem. |
Ražošanas priekšrocības: no precīzas laminēšanas līdz pilnīgai mašīnu integrācijai
Precīzijas laminēšanas un presēšanas tehnoloģija
Izmantojot augstas-precizitātes CNC veidnes un karstās presēšanas iekārtas, mēs nodrošinām vienmērīgu biezumu, precīzu izlīdzināšanu un bez burbuļu atslāņošanās katrā Transportation Locomotive Power kopnē un izolācijas slānī.
01
Automatizēta štancēšana un liekšana
Izmantojot pilnībā automatizētas CNC štancēšanas un liekšanas līnijas, mēs panākam vienreizēju-sarežģītu kontūru veidošanu, samazinot cilvēku kļūdas.
02
Augsts-standarta virsmas apstrādes process
Virsmas pārklājums, galvanizācijas biezums un adhēzija tiek pakļauti vairākiem testiem, lai nodrošinātu ilgstošu{0}}korozijas izturību un kontakta stabilitāti.
03
Izolācijas uzticamības pārbaude
Katrai kompaktajai IGBT līdzstrāvai paredzētajai laminētai kopnes stienim tiek veikta dielektriskās stiprības pārbaude, izolācijas pretestības pārbaude un izturības sprieguma pārbaude pirms izvešanas no rūpnīcas, lai nodrošinātu, ka katra kopne atbilst stingrām izolācijas prasībām.
04
Modulārās ražošanas iespējas
Uzņēmumam ir visaptverošs veidņu dizains, lāzergriešana, automatizēta montāža un testēšanas iespējas, kas nodrošina pilnīgi neatkarīgu ražošanu no paraugu izstrādes līdz masveida ražošanai.
05
