Laminētas kopnes dizains
Produktu apraksts

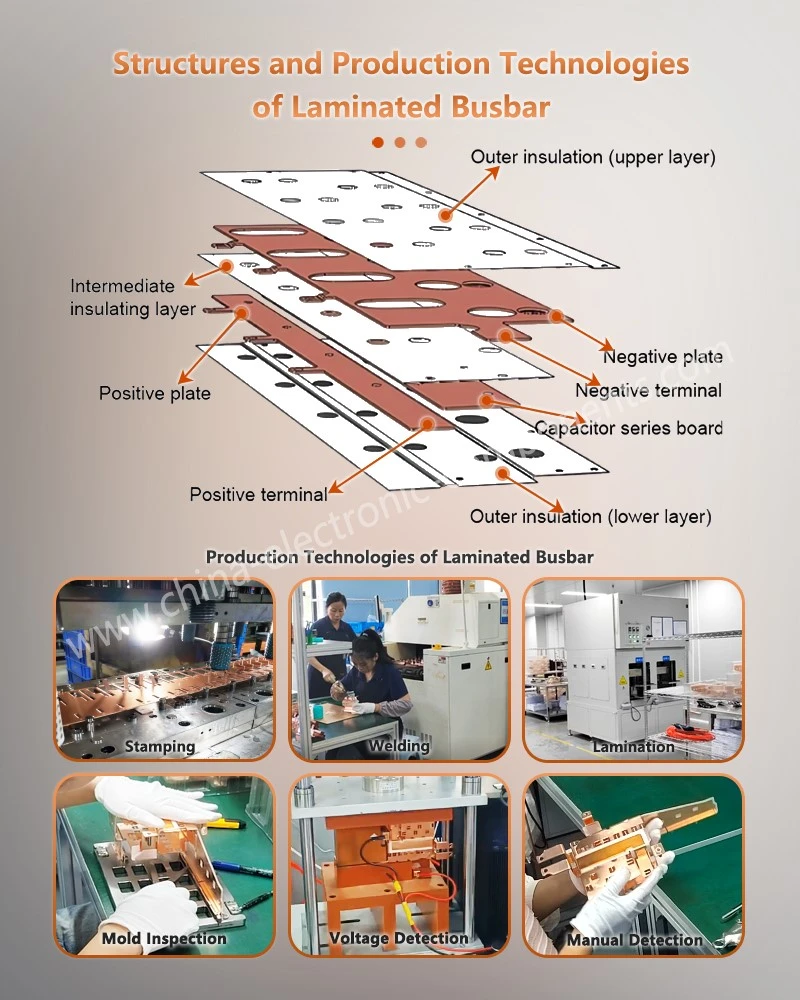

Laminētas kopnes dizains attiecas uz izstrādātu risinājumu, kurā vairāki vadoša metāla (parasti vara vai alumīnija) slāņi un īpaši plānas dielektriskās izolācijas plēves tiek pārmaiņus laminēti stingrā, viengabala elektroenerģijas sadales komponentā. Salīdzinot ar tradicionālajiem kabeļu saišķiem, metinātiem stieņiem vai pieskrūvētām kopņu sistēmām, tas piedāvā kompaktāku profilu, zemāku elektrisko pretestību un induktivitāti, kā arī lielāku uzticamību.
Šie laminēto kopņu barošanas risinājumi ir īpaši piemēroti augstas -strāvas, lielas-jaudas sadales sistēmām tādās modernās lietojumprogrammās kā spēka elektronika, sliežu vilce, atjaunojamās enerģijas pārveidošana un enerģijas uzglabāšana -, kur sistēmas blīvums, efektivitāte un uzticamība ir ļoti svarīgas.
Galvenās iezīmes
| Zema elektriskā pretestība un induktivitāte | PDU kopnes struktūra saīsina strāvas ceļus, samazina cilpas laukumu un tādējādi samazina izkliedes induktivitāti un pretestības. |
| Liela strāvas-nestspēja | Plašāki, lēzenāki vadītāju šķērsgriezumi,{0}}kas ir samontēti slāņveida veidā, nodrošina lielas strāvas ar kompaktu nospiedumu. |
| Izcila siltuma vadība | Plakanā laminārā arhitektūra veicina efektīvu siltuma izkliedi, pazeminot karstos punktus un termisko pretestību. |
| Augsta telpas-efektivitāte | Salīdzinot ar kabeļu stellēm vai lielgabarīta kopnēm, jaudas sadales bloka kopnes piedāvā plānākus profilus, samazinātu garumu un efektīvāku korpusa telpas izmantošanu. |
| Samazināts montāžas{0}} un vadu-kļūdu risks | Viengabala kopne aizstāj vairākus savienotājus, skrūves, metinātos savienojumus vai kabeļu instalācijas, vienkāršojot uzstādīšanu un uzlabojot uzticamību. |
| Uzlabota elektromagnētiskā saderība (EMC) | Ar optimizētu slāņošanu un cilpas slāpēšanu Motora kontrollera kopnes josla nodrošina zemāku EMI/EMC troksni un labāku veiktspēju liela ātruma pārslēgšanas vidēs. |
Dizaina priekšrocības
Ļoti pielāgojama
Mēs pielāgojam laminēto kopņu barošanas risinājumus no maziem-moduļu nospiedumiem (dažiem milimetriem) līdz pat vairāku-metru garumam un desmitiem slāņu -, pielāgojot līkumus, nobīdes, slāņus, savienotājus un pielāgotu ģeometriju atbilstoši projekta prasībām.
01
Elektriskās veiktspējas optimizācija
Izstrādājot vadītāju šķērsgriezumus-, slāņu skaitu, izolācijas atstarpi un kopnes maršrutēšanu, tiek panākta zema elektriskā pretestība, zema induktivitāte un samazināts jaudas zudums.
02
Mehāniskais un termiskais apsvērums
Mūsu jaudas sadales bloka kopnes projektēšanas process ietver termiskās izplešanās, vibrācijas noguruma, savienotāja stabilitātes un dzesēšanas ceļu analīzi, - nodrošinot ilgu kalpošanas laiku reālos-slodzes apstākļos.
03
Sistēmas integrācijai draudzīgs
Mēs izstrādājam PDU kopnes joslu ar iepriekš{0}}izurbtiem montāžas caurumiem, savienojuma cilnēm, metināšanas/tapa saskarnēm un dažos gadījumos iegultiem komponentiem (piemēram, kondensatoriem, sensoriem), lai racionalizētu sistēmas montāžu un samazinātu vadu sarežģītību.
04
Lietojumprogrammas priekšrocības
Tādās jomās kā e-mobilitāte, enerģijas uzkrāšana, strāvas pārveidotāji, dzelzceļa vilce, telekomunikāciju atpakaļ-lidmašīnas un atjaunojamās enerģijas sistēmas nodrošina lielāku jaudas blīvumu, mazāku nospiedumu, mazāku vadu skaitu un uzlabotu uzticamību.
Ātrgaitas komutācijas sistēmām (IGBT, SiC) Motora kontrollera kopnes zemā izkliedes induktivitāte ir kritiska, - apspiežot pārejošu pārtēriņu un uzlabojot pārslēgšanas veiktspēju un kalpošanas laiku.
Vietās, kurās ir -ierobežota vai pakļauta vibrācijai- (sliežu sistēmas, kosmosa, rūpnieciskās piedziņas), aizstāj nekārtīgas vadu instalācijas vai apjomīgus blokus, samazinot montāžas kļūdas, ietaupot uzstādīšanas laiku un uzlabojot apkopi.
Atjaunojamajā enerģijā (saules invertori, vēja enerģijas pārveidotāji), kur galvenais ir augsts spriegums, liela strāva un uzticamība, mūsu laminētās kopnes dizains piedāvā stabilu risinājumu, kas ir apstiprināts prasīgiem apstākļiem.
Sazinieties ar mums
Populāri tagi: laminētu kopņu dizains, Ķīnas laminētu kopņu dizaina ražotāji, piegādātāji, rūpnīca
