Daudzslāņu kopne
Produkta pārskats

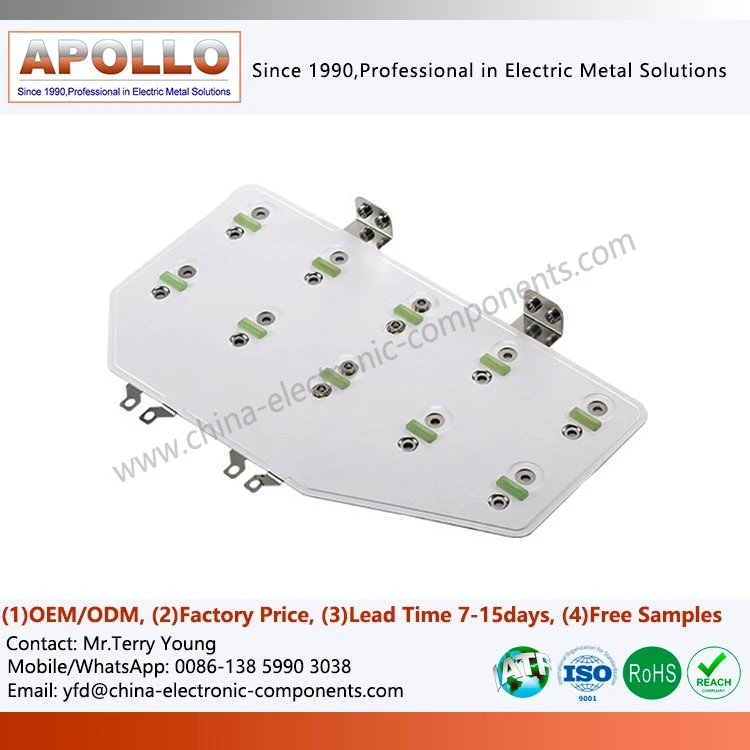

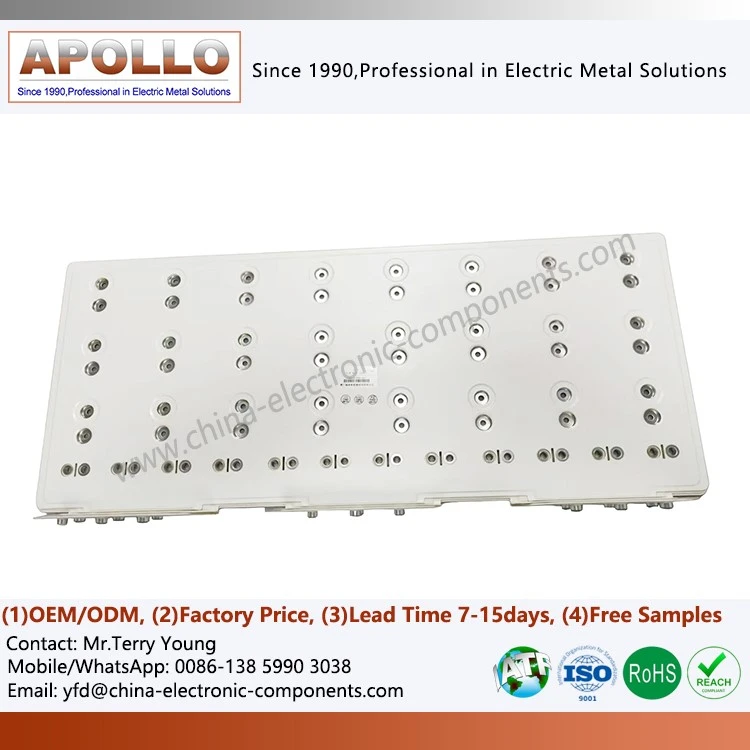

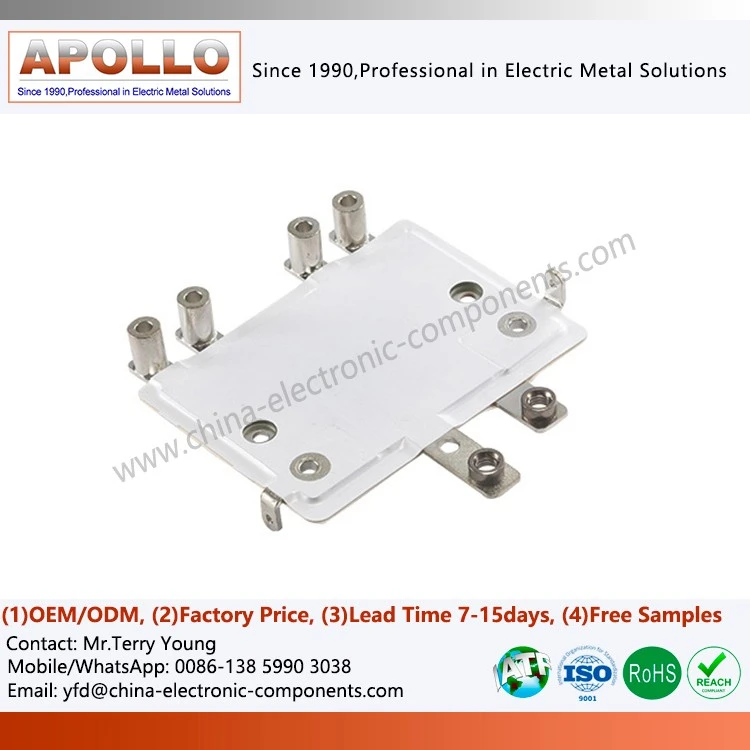

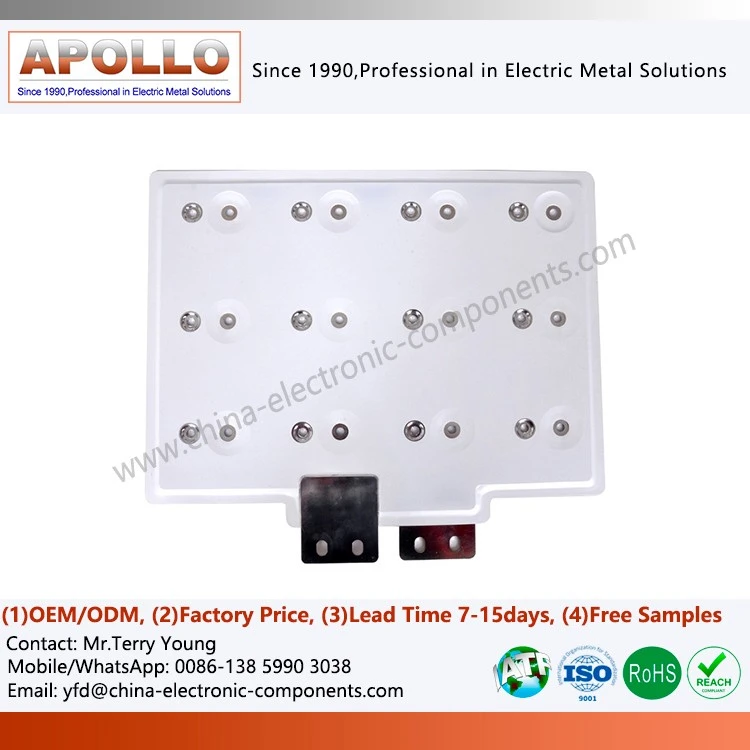

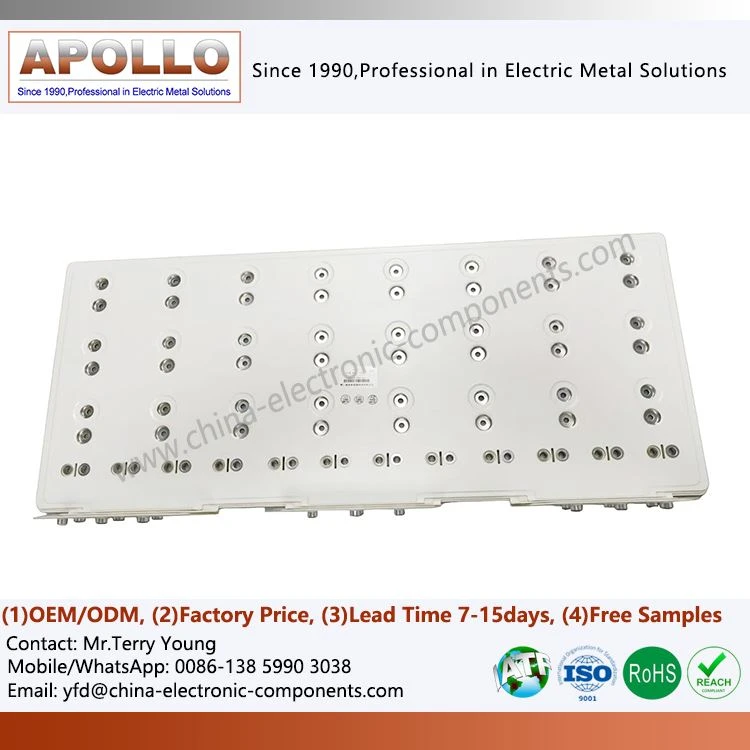

Daudzslāņu kopne ir plakana strāvas sadales sastāvdaļa, kas veidota no vara vai alumīnija vadu slāņiem un izolācijas, kas veidota ar karstu -presēšanu. Salīdzinot ar tradicionālajām viena slāņa vara kopnēm vai kabeļu savienojumiem, daudzslāņu kopnes nodrošina izcilu elektrisko veiktspēju un kompaktumu, ievērojami samazinot induktivitāti, optimizējot strāvas sadali un uzlabojot sistēmas vispārējo uzticamību.

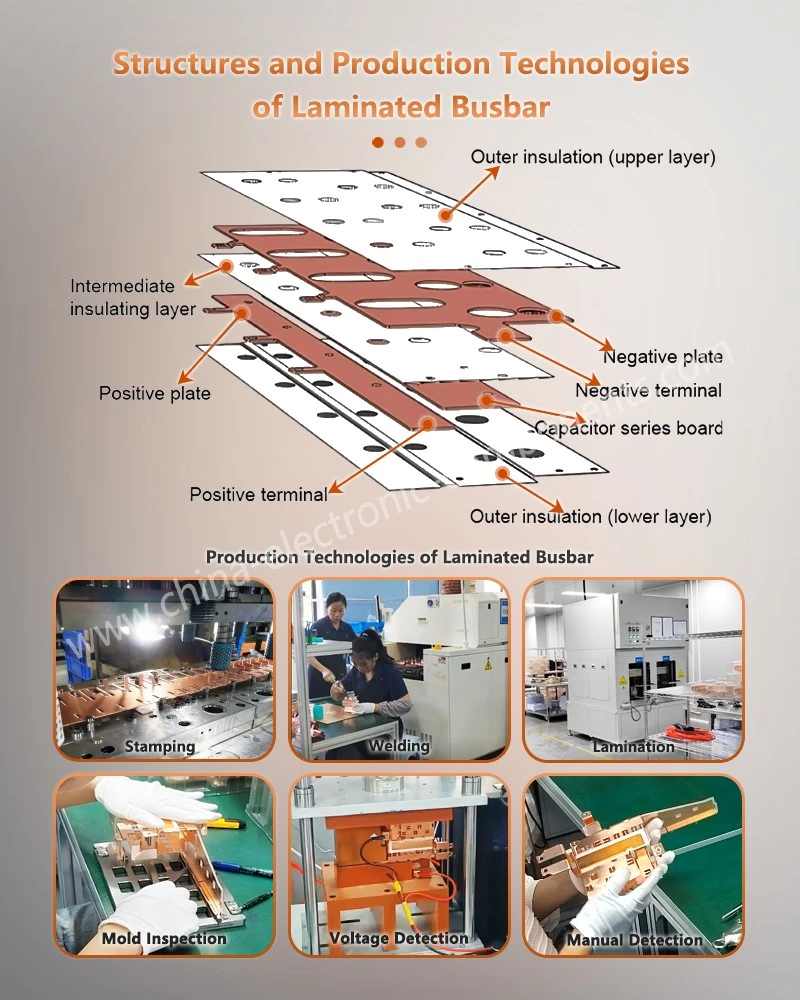

Tipiska struktūra ir:
Vara vadītāja slānis + izolācijas slānis + vara vadītāja slānis.
Daudzslāņu struktūra nodrošina vienmērīgu elektrisko ceļu un mehānisko izturību, izmantojot precīzus laminēšanas un metināšanas procesus. Katru vadītāja slāni var neatkarīgi novadīt atbilstoši klienta pašreizējā ceļa projektam, ievērojami uzlabojot sistēmas integrāciju un montāžas ērtības.
Produktu apraksts
| Īpaši-Zema induktivitāte un lieliska strāvas vienmērība | Laminētās kopnes paralēlā struktūra efektīvi samazina cilpas induktivitāti un parazītiskos efektus, tādējādi uzlabojot invertoru, IGBT moduļu un līdzstrāvas/līdzstrāvas pārveidotāju sistēmu augstfrekvences veiktspēju un ievērojami samazinot elektromagnētiskos traucējumus (EMI). |
| Augsta uzticamība un mehāniskā stabilitāte | Izmantojot karstās -presētas laminēšanas procesu un augstas-izturības izolācijas plēves (piemēram, PI, PET un PEN), slāņveida kopnes nodrošina izcilu spiedes izturību un termisko stabilitāti, nodrošinot ilgstošu-stabilu darbību augsta-sprieguma, augstas{4}{4}{5}vides temperatūras apstākļos. |
| Kompakts dizains un telpas optimizācija | Laminēto invertora kopņu plakanā konstrukcija efektīvi ietaupa uzstādīšanas vietu, aizstājot vairākus paralēlus vadus, lai nodrošinātu kārtīgāku un sakārtotāku sistēmas vadu. Tas ir piemērots kompaktām telpām, piemēram, moduļu sistēmām, elektriskajām vadības kārbām un enerģijas uzglabāšanas nodalījumiem. |
| Pielāgojams strukturālais dizains | Pielāgotus dizainus var pielāgot, lai tie atbilstu klientu dažādajām strāvas prasībām, sprieguma līmeņiem, uzstādīšanas vietām un savienojuma metodēm, tostarp vadītāja biezumam, slāņu skaitam, caurumu izvietojumam un spaiļu formai. |
| Lieliska siltuma pārvaldības veiktspēja | Plakanā struktūra atvieglo siltuma izkliedi. Pievienojot siltuma izkliedes slāni vai piestiprinot siltumvadošus materiālus, var panākt efektīvu siltuma izkliedi, novēršot karsto punktu uzkrāšanos un nodrošinot stabilu sistēmas darbību. |
Materiālu priekšrocības
Vadītāju materiāli:Augstas-tīrības pakāpes varš/alva-pārklāts varš/alumīnijs
Augstas -tīrības vara (T2, C1100 utt.): vadītspēja līdz 99,9% un zema pretestība, piemērots lietojumiem ar lielu strāvas blīvumu.
Alvas-pārklāts varš:Virsmas antioksidācijas apstrāde uzlabo lodējamību un izturību pret koroziju.
Alumīnijs:Viegls, ekonomisks risinājums, kas piemērots -svarīgi jauniem enerģijas transportlīdzekļiem vai enerģijas uzglabāšanas sistēmām.
Izolācijas materiāli:Augstas-izturības plānslāņa laminēšanas tehnoloģija
Izmantojot augstas -izolācijas materiālus, piemēram, poliimīdu (PI), poliesteru (PET) vai epoksīda stikla šķiedru (FR-4).
Biezums svārstās no 0,1 mm līdz 0,5 mm, nodrošinot izcilu dielektrisko izturību un termisko stabilitāti.
Temperatūras izturība sniedzas no -40 grādiem līdz +130 grādiem, nodrošinot ilgstošu darbību bez novecošanas vai bojājumiem.
Ražošanas priekšrocības|Augstas-precizitātes laminēšana un inteliģents metināšanas process
Mūsu Power Distribution Unit BusBar ražošanas līnijā tiek izmantoti pilnībā automatizēti CNC griešanas, štancēšanas, virsmas apstrādes un karstās -presēšanas laminēšanas procesi, lai nodrošinātu katra vadītāja un izolācijas slāņa līdzenumu un saķeri.
Galvenā procesa plūsma:
CNC precizitāte: nodrošina vadītāja profila pielaides ±0,05 mm robežās;
Virsmas apstrāde: uz vadītāja virsmas tiek uzklāts alvas vai sudraba pārklājums, lai uzlabotu oksidācijas izturību un metināmību.
Izolācijas laminēšana un pozicionēšana: augstas -temperatūras karstās-presēšanas laminēšana nodrošina, ka katrs izolācijas slānis ir neskarts un bez burbuļiem.
Laminēšana: Vairāki slāņi tiek laminēti un konservēti nemainīgā temperatūrā un spiedienā, lai nodrošinātu vienotu vispārējo struktūru.
Metināšana un kniedēšana: automatizētā lāzera/ultraskaņas metināšana nodrošina zemas -pretestības elektriskos savienojumus.
Gatavā produkta pārbaude: 100% nepārtrauktība, sprieguma, izmēru un izskata pārbaude nodrošina rūpnīcas{1}}standarta konsekvenci.
Mūsu rūpnīca ir aprīkota ar pilnībā automatizētām karstās -presēšanas iekārtām, vakuuma laminatoriem, koordinātu mērīšanas iekārtām un izolācijas izturības sprieguma pārbaudes sistēmām, lai apmierinātu masveida ražošanas vajadzības.laminēšana Kopnesdažādu specifikāciju un formu.
