Kas ir keramikas drošinātājs

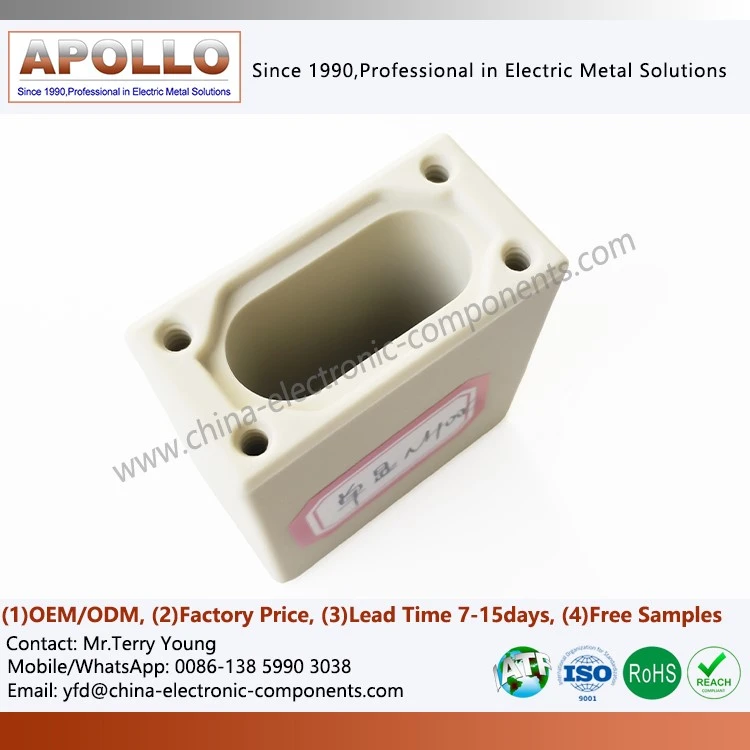

Keramikas drošinātāji ir drošinātāju veids ar keramikas cauruli kā izolācijas apvalku. Iekšpusē tie iekapsulē kausējamu elementu (parasti īpašu sakausējuma stiepli vai kausējamu saiti) un ir elektriski savienoti abos galos, izmantojot metāla vāciņus. Kad strāva ķēdē pārsniedz nominālo vērtību un saglabājas noteiktu laiku, kausējamais elements džoula sildīšanas efekta dēļ strauji uzsilst un sasniedz kušanas temperatūru, galu galā kūstot un pārtraucot ķēdi, lai pārtrauktu bojājuma strāvu, tādējādi panākot aizsardzību pret pārstrāvu un īssavienojumu. Jaunās enerģijas un augstsprieguma{4}}lietotnēs izplatītas strukturālās formas ir keramiskā caurule augstsprieguma drošinātājam un keramikas caurule jaunai enerģijas drošinātājam, kuru galvenā vērtība ir nodrošināt augstāka līmeņa drošības izolāciju un loka slāpēšanas veiktspēju.





























































No materiāla viedokļa keramikas drošinātāji parasti izmanto augstas -tīrības alumīnija oksīda materiālus, piemēram, 95% alumīnija oksīda keramiku. Šim materiāla veidam ir lieliska augstas -temperatūras izturība, elektriskās izolācijas īpašības un mehāniskā izturība. Loka ģenerēšanas brīdī keramikas apvalks var izturēt augstas temperatūras triecienu un saglabāt struktūras integritāti, savukārt iekšējā loka dzēšanas vide, piemēram, kvarca smiltis, nodrošina ātru dzesēšanu un loka pārtraukumu. Šī struktūra ir īpaši svarīga augsta-enerģijas-blīvuma scenārijos, piemēram, izmantojot keramikas cauruli EV līdzstrāvas drošinātājam un keramisko korpusu liela ātruma drošinātājam, kas parasti ietver augsta sprieguma, lielas strāvas un ātras reakcijas prasības.



Veiktspējas raksturlielumu ziņā keramiskajiem drošinātājiem ir ievērojami augsta pārrāvuma jauda, ​​kas nozīmē, ka tie var droši atvienot ķēdi, nepārsprāgstot vai neizraisot loku ārkārtīgi lielas īssavienojuma{0}}strāvas apstākļos. Šī īpašība padara tos par galvenajiem aizsardzības komponentiem fotoelementu, elektrisko transportlīdzekļu un enerģijas uzglabāšanas sistēmās. Piemēram, fotoelektriskajās sistēmās PV drošinātāju keramikas korpuss un fotoelementu gPV saules drošinātāju keramikas korpuss tiek plaši izmantoti līdzstrāvas-sānu aizsardzībai; to stabilā loka-dzēšanas spēja efektīvi novērš sistēmas riskus, ko izraisa nepārtraukta loka izslēgšana. Līdzīgi enerģijas uzglabāšanas sistēmās keramiskais korpuss akumulatora glabāšanas drošinātājam uzņemas atbildību par akumulatoru kopas -līmeņa drošības aizsardzību.



Attiecībā uz mehānisko un vides pielāgošanos keramikas korpusiem ir augstāka triecienizturība un vibrācijas izturība salīdzinājumā ar tradicionālajām stikla vai plastmasas{0}}iekapsulētām konstrukcijām, vienlaikus tiem ir arī lieliska laika apstākļu izturība un temperatūras un mitruma izmaiņas tos mazāk ietekmē. Tas ļauj tai pielāgoties sarežģītiem ekspluatācijas apstākļiem, piemēram, rūpnieciskajām vadības sistēmām, jaudas iekārtām un jaunu enerģijas transportlīdzekļu darbības videi. Elektrisko transportlīdzekļu jomā tipiski lietojumi ietver keramikas drošinātājus elektriskajiem un hibrīdajiem transportlīdzekļiem un keramikas korpusu EV līdzstrāvas drošinātājiem, kuru konstrukcijām ir jāsabalansē drošības dublēšana un ilgtermiņa uzticamība augsta sprieguma platformās (piemēram, 800 V sistēmās).



Pamatojoties uz kausēšanas raksturlielumu atšķirībām, keramikas drošinātājus var iedalīt ātrās -izpūšanas un laika{1}}aiztures veidos. Fast-blow produkti ir piemēroti pusvadītāju ierīču, piemēram, IGBT moduļu vai barošanas ierīču, aizsardzībai, ātri reaģējot uz pašreizējām izmaiņām; laika-aiztures veidi ir piemēroti sistēmām ar palaišanas pārspriegumiem, piemēram, motora piedziņām vai transformatoru ķēdēm. Dažās standartizētajās lietojumprogrammās var redzēt arī struktūras, kas izstrādātas īpašiem standartiem, piemēram, keramikas caurule EV britu standarta drošinātājam un keramikas caurule EV BS sērijai, lai atbilstu dažādu reģionu sertifikācijas un sistēmu saderības prasībām.



Strukturālās formas ziņā papildus tradicionālajai cauruļveida struktūrai ar skrūvju{0}}savienotajiem drošinātājiem plaši tiek izmantoti arī keramikas korpusi, piemēram, keramiskais korpuss drošinātāju sērijai ar skrūvēm un alumīnija oksīda keramikas korpuss Bolted Connect EV drošinātājam. Šāda veida konstrukcija uzlabo vadītspējas stabilitāti un siltuma pārvaldību, izmantojot stingrus savienojumus, padarot to piemērotu augstas -strāvas kopņu sistēmām un iekšējai akumulatora aizsardzībai. Uzlādes infrastruktūrā EV lādētāja drošinātāju savienojuma keramiskā caurule tiek izmantota arī ātrai atvienošanai un sistēmas izolācijai.

















































































Galvenie keramikas drošinātāju ierobežojumi ir to salīdzinoši augstās izmaksas un necaurspīdīgs korpuss, kas neļauj vizuāli noteikt drošinātāja stāvokli. Turklāt vienai un tai pašai elektriskajai vērtībai to izmērs var būt nedaudz lielāks par stikla cauruļu konstrukcijām, taču šis dizains parasti ir nepieciešams inženiertehnisks kompromiss-, lai uzlabotu pārraušanas spēju un termisko jaudu.



Izvēloties un pielietojot, rūpīgi jāapsver tādi galvenie parametri kā nominālais spriegums, nominālā strāva, pārrāvuma jauda un kausēšanas raksturlielumi. Nominālais spriegums nedrīkst būt zemāks par sistēmas darba spriegumu, nominālajai strāvai ir jāatbilst faktiskajai slodzei un jāņem vērā drošības rezerves, un pārrāvuma jaudai ir jāaptver maksimālā iespējamā īsslēguma strāva. Vienlaikus izmēriem jāatbilst stiprinājuma kronšteinam, lai nodrošinātu labu mehānisko un elektrisko kontaktu. Nomaiņas laikā vispirms ir jāizpēta ķēdes bojājuma galvenais cēlonis, lai izvairītos no sistēmas riskiem, ko izraisa atkārtotas drošinātāja atteices.



Kopumākeramikas drošinātāji, ar izcilu augstas -temperatūras pretestību, augstu pārrāvuma spēju un stabilām loka-dzēšanas īpašībām, ir kļuvušas par galvenajiem aizsardzības komponentiem jaunās enerģijas, spēka elektronikas un augstas{2}}uzticamības sistēmās un ir īpaši piemērotas drošības aizsardzības vajadzībām augsta-sprieguma, lielas-strāvas un sarežģītās darbības vidēs.
