Padziļināta-ātruma drošinātāju lietošanas raksturlielumu analīze: temperatūras paaugstināšanās kontrole, pārrāvuma jauda un galvenie atlases faktori

Kā primārā aizsardzības līnija pusvadītāju ierīču aizsardzībai ātrgaitas drošinātājiem ir nominālā strāva, kas norādīta RMS vērtībā, un parastā darba strāva parasti tiek uzturēta no 30% līdz 70% no nominālās vērtības. Praktiskajos lietojumos temperatūras paaugstināšanās kontrole ir ļoti svarīga, jo drošinātājs var tikt pakļauts karsēšanai no pusvadītāju ierīces vienā galā, kamēr to atdzesē ar ūdens{4}}dzesēšanas kopni otrā galā vai pakļauts piespiedu-gaisa dzesēšanai abās pusēs. Lai nodrošinātu adekvātu strāvas-nesējspēju, kontaktu saskarnes kvalitāte-īpaši attiecībā uz sudrabotajiem-misiņa naža kontaktiem{10}}tiešā veidā ietekmē drošinātāja temperatūras paaugstināšanos un darbības uzticamību. Uzstādīšanas laikā saskares virsmām jābūt līdzenām un tīrām; noņemot oksīda slāņus un pieliekot norādīto saspiešanas spēku, saskarnē tiek izraisīta elastīga deformācija, tādējādi efektīvi samazinot kontaktu pretestību un nodrošinot iekārtas ilglaicīgu, stabilu darbību.

Ātrgaitas drošinātāja{0}}jaudas zudums ir cieši saistīts ar tā aukstumizturību; jaudas zuduma formula norāda, ka, izvēloties produktu ar zemāku aukstuma pretestību, tiek samazināta temperatūras paaugstināšanās. Eksperimenti liecina, ka stabila ilgstoša darbība ir iespējama, ja temperatūras paaugstināšanās saglabājas zem 80 grādiem, savukārt nepārtraukta darbība nav ilgtspējīga, ja tā sasniedz 140 grādus. Identiskos strāvas-pārvades apstākļos temperatūras paaugstināšanos ietekmē arī tas, vai tiek izmantota dubultā-paralēla struktūra. Divkāršs-paralēlais dizains, izmantojot sudraba{10}}pārklātus vara sakausējuma galus, nodrošina plānākus drošinātāju spailes, efektīvi samazinot pretestību. Lieljaudas{12}}taisngriežu blokos šī uzlabotā konfigurācija{13}}ar savienojuma plāksni, kas ir piemetināta pie drošinātāja elementa vai pieskrūvēta vietā-ievērojami uzlabo siltuma izkliedes efektivitāti, nodrošinot, ka temperatūras paaugstināšanās savienojuma vietās neapdraud blakus esošo komponentu normālu darbību.

Atbilstošas ​​pārrāvuma jaudas izvēle ir būtisks faktors taisngrieža drošības nodrošināšanā; Būtisku lomu spēlē tādi faktori kā korpusa izturība, iekšējā metāla drošinātāja elementa forma un pildvielas absorbcijas spēja. Projektēšanas procesos ir nepieciešams precīzi aprēķināt taisngrieža transformatora fāzes -līdz-fāzu īssavienojuma-strāvu, un tajos jāņem vērā stingras pārrāvuma jaudas prasības, kas tiek piemērotas, ja ķēdes jaudas koeficients (cosφ) ir mazāks par 0,2. Šajā kontekstā kaltas vara sastāvdaļas nodrošina izcilu mehānisko izturību, efektīvi izturot milzīgos elektrodinamiskos spēkus, kas rodas īsslēguma gadījumā. Nepietiekama pārrāvuma jauda var izraisīt ilgstošu loka rašanos vai pat sprādzienu; tādēļ nominālā pārrāvuma jauda ir neapspriežams drošības slieksnis, kas ir stingri jākontrolē.

Pārtraukuma brīdī maksimālais loka spriegums (pārejas atkopšanas spriegums) ir jāierobežo līdz līmenim, kas nepārsniedz pusvadītāju ierīču maksimālo pielaidi, lai novērstu bojājumus. Turklāt, ja līdzstrāvas ķēdēs tiek izmantoti ātrgaitas drošinātāji, sprieguma nulles -šķērsošanas punkta neesamība rada ļoti sarežģītus pārtraukuma apstākļus, kas parasti ierobežo izmantošanu līdz 60% no nominālā sprieguma. Šo izaicinājumu risināšana ir atkarīga no ātrgaitas drošinātāja kontakta konstrukcijas, kam ļoti īsā laikā jāpārtrauc bojājumu strāvas, vienlaikus novēršot pārmērīgu loka enerģiju, tādējādi nodrošinot drošu un uzticamu elektrisko izolāciju sarežģītās maiņstrāvas/līdzstrāvas sistēmās.

Drošinātāja dzēšanas laiks ir apgriezti proporcionāls pašreizējās-attiecības kvadrātam, kas pazīstama kā "otrais-ampērs" (laika-strāvas) raksturlīkne. Izvēloties drošinātāju aizsardzībai pret pārslodzi un īssavienojumu-, tā raksturlielumiem precīzi jāatbilst aizsargātā aprīkojuma pārslodzes aizsardzības prasībām. Parasti minimālās kušanas strāvas attiecība pret nominālo strāvu (kušanas koeficientu) ir iestatīta no 1,5 līdz 2,0.

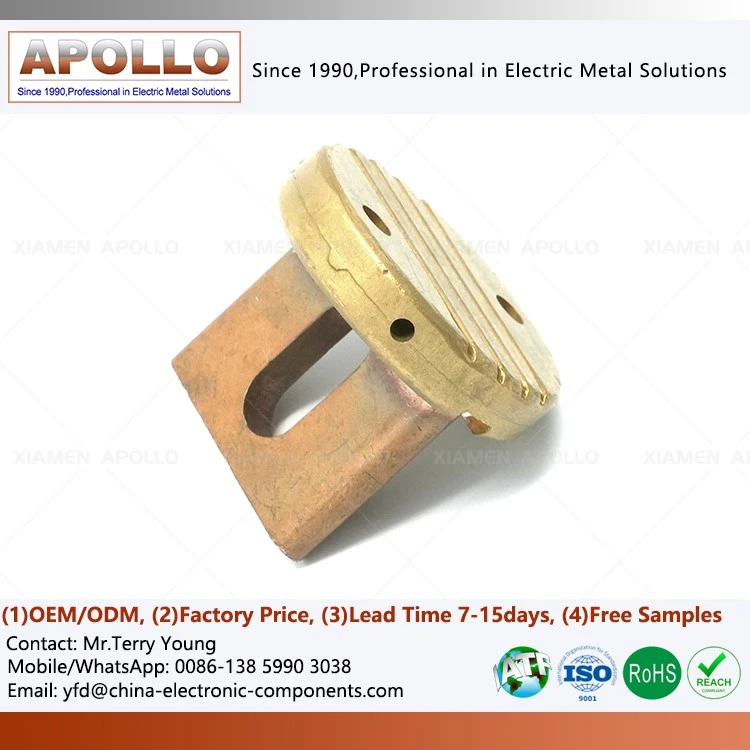

Šajā precīzās aizsardzības sistēmā lāpstiņas{0}}tipa drošinātāja savienojuma fiziskais dizains tieši nosaka drošinātāja elementa termiskās reakcijas ātrumu. Labi-izstrādāta asmeņu struktūra nodrošina ilgstošu darbību nelielas pārslodzes laikā, vienlaikus veicinot ātru saplūšanu, ja strāva pārsniedz noteiktu daudzkārtni, tādējādi precīzi saskaņojot iekārtas izturības raksturlielumus.

Vērtība I²t ir būtisks parametrs, lai izvēlētos ātras darbības drošinātājus, lai aizsargātu virknē savienotas pusvadītāju ierīces. Efektīva aizsardzība tiek sasniegta tikai tad, ja ātrās darbības drošinātāja I²t vērtība ir zemāka par pusvadītāju ierīces vērtību. Īsslēguma-bojājuma laikā I²t vērtība sastāv no diviem posmiem: pirms-loka I²t un loka I²t. Uzlabotas lāpstiņas-kontakta drošinātāju saites struktūra ļauj samazināt I²t vērtības, izmantojot optimizētu drošinātāju elementu sadalījumu un saīsinātu elementa garumu. Lai gan I²t vērtību samazināšana kļūst grūtāka, palielinoties nominālajai strāvai, optimizēts lāpstiņu-kontakta savienojums uzlabo loka{10}}dzēšanas spēju loka dzēšanas materiāliem, tādējādi nodrošinot izcilu aizsardzību jutīgiem jaudas pusvadītājiem.

Ātrgaitas drošinātāja izolācijas pretestība-pēc pārtraukuma ir kritisks parametrs, ko nevar neievērot. Zemākas kvalitātes izstrādājumiem var būt pēc-pārtraukuma izolācijas pretestība, kas mazāka par 0,3 MΩ, vai arī tie var būt noplūdes strāva vai pārtraukumi. Turpretim augstas{5}}kvalitātes produkti-ar tādām piedevām kā kālija un nātrija sāļi-sasniedz pēc-pārtraukšanas izolācijas pretestību, kas pārsniedz 0,5 MΩ, bieži vien pēc desmit minūtēm sasniedzot 1–30 MΩ. Lai nodrošinātu tik augstu uzticamību, lāpstiņu drošinātāju saitēm ir nepieciešama izturīga montāžas pamatne ar izcilām izolācijas īpašībām; tas novērš izolācijas degradāciju, ko izraisa mitrums vai vibrācija, tādējādi izvairoties no katastrofālām sekundārajām atteicēm.

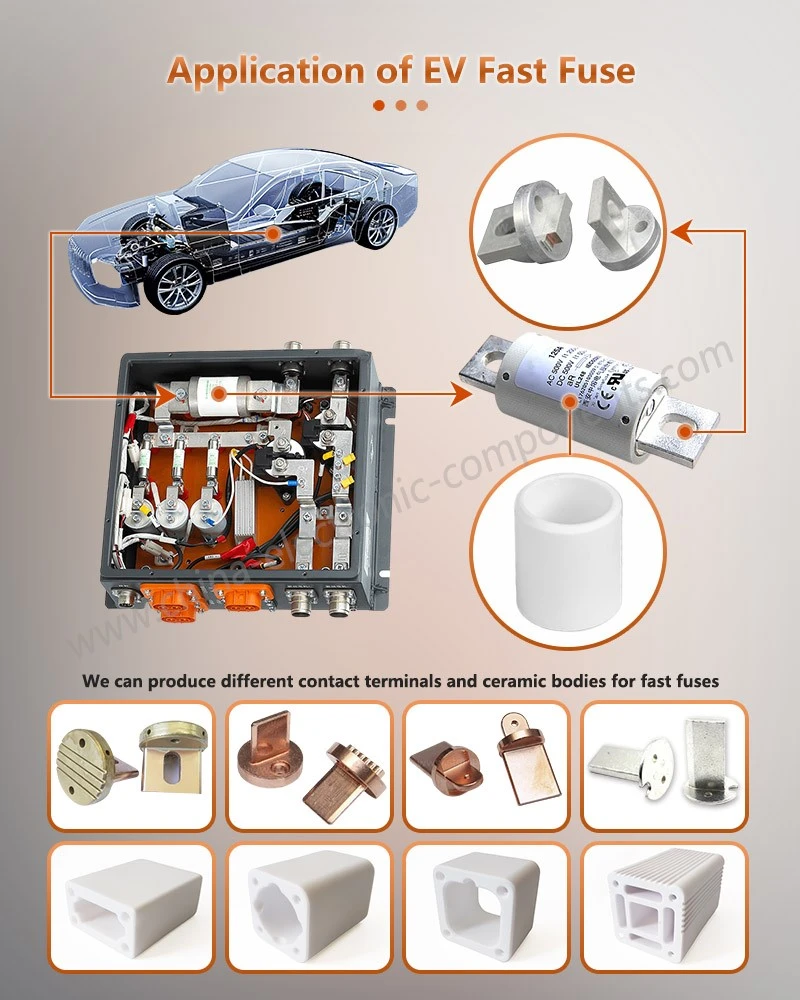

Standartizēta instalācija un saderība ir ļoti svarīga zemsprieguma{0}}elektroenerģijas sadalē un dažādās rūpnieciskās labošanas lietojumprogrammās. Drošinātāji ar keramikas NH-tipa lāpstiņas struktūru ir kļuvuši par galveno izvēli rūpnieciskiem ātrdarbīgiem-lietotājiem, pateicoties to izcilajām augstas-temperatūras un loka{5}}izturības iespējām. Keramikas korpuss piedāvā izcilu mehānisko izturību un iztur augstu iekšējo spiedienu pārtraukuma brīdī. Turklāt standartizētie asmeņu izmēri nodrošina vienmērīgu savietojamību ar dažādām industriālām montāžas pamatnēm, ievērojami uzlabojot apkopes efektivitāti un ekspluatācijas drošību.

Drošinātāju izvēle ir jāpielāgo konkrētiem sprieguma rādītājiem un pielietojuma scenārijiem. Naža{1}}asmens drošinātāju savienojumiem, kas paredzēti zemsprieguma{2}}sistēmām, ir zema iekšējā pretestība un labvēlīgi siltuma izkliedes raksturlielumi. Un otrādi, augstsprieguma -lietotājiem (virs 800 V) garāks keramikas korpuss un lielāks virsmas laukums veicina siltuma izkliedi, -kurā drošinātāja elementa radītais siltums tiek novadīts caur pildvielas materiālu un korpusu, kā rezultātā tiek nodrošināta ļoti efektīva gaisa dzesēšana. Inženieriem precīzi jāsaskaņo drošinātāju specifikācijas ar faktisko sprieguma vidi un siltuma izkliedes apstākļiem.
