Sudraba kontaktu materiālu un pielietojumu analīze: no elektrisko savienojumu principiem līdz atteices mehānismiem



Mūsdienu elektroiekārtās elektriskie kontakti ir būtiski funkcionālie komponenti strāvas pārvadei un kontrolei, ko plaši izmanto relejos, kontaktoros, slēdžos, slēdžos un automatizētās vadības sistēmās. Starp tiem sudraba kontakti, pateicoties izcilai elektrovadītspējai un siltuma vadītspējai, ir kļuvuši par vienu no visizplatītākajiem kontaktu materiāliem.



Sudrabam ir viens no augstākajiem elektrovadītspējas rādītājiem no visiem metāliem, efektīvi samazinot kontakta pretestību un siltuma zudumus. Vienlaikus tā lieliskā siltumvadītspēja palīdz ātri izkliedēt elektrisko loku radīto siltumu, uzlabojot iekārtu darbības stabilitāti. Tomēr tīram sudrabam ir zema cietība, tāpēc tas ir pakļauts metināšanai, nodilumam un materiāla migrācijai biežas pārslēgšanas un loka trieciena apstākļos. Tāpēc rūpniecības sektorā parasti tiek izmantoti sudraba-kompozītmateriāli vai bimetāla struktūras, lai uzlabotu vispārējo veiktspēju.



Releju un slēdžu ražošanas jomā bimetāla sudraba kontakti un kompozītmateriāli ir kļuvuši par galvenajiem risinājumiem kontaktu kalpošanas laika un uzticamības uzlabošanai.







Dažādām lietojumprogrammām ir ievērojami atšķirīgas prasības kontaktu veiktspējai; tādēļ ir nepieciešams izvēlēties piemērotu materiālu sistēmu, pamatojoties uz slodzes īpašībām.



Sudraba alvas oksīds (AgSnO₂)

Sudraba alvas oksīds ir plaši izmantots, videi draudzīgs kontaktmateriāls ar izcilu izturību pret metināšanu un loka eroziju. Tā vienmērīgi sadalītās oksīda daļiņas efektīvi kavē izkausētu metālu difūziju, samazinot kontakta adhēzijas risku.

Šis materiāls ir īpaši piemērots lietojumiem ar lielu pārsprieguma strāvu, piemēram, slēdžu sudraba kontaktiem motora vadības sistēmās, barošanas iekārtās un rūpnieciskās automatizācijas ierīcēs.



Sudraba niķelis (AgNi)

Sudraba niķeļa materiāls apvieno labu vadītspēju un mehānisko izturību, uzrāda zemu saskares pretestību un lielisku nodilumizturību. Pateicoties tā stabilajai apstrādes veiktspējai, to plaši izmanto mazas un vidējas strāvas relejos un vadības slēdžos.

Daudzos Precision Electrical Contacts produktos tiek izmantota sudraba{0}}niķeļa sistēma, lai panāktu stabilu vadītspēju un ilgu mehānisko kalpošanas laiku.

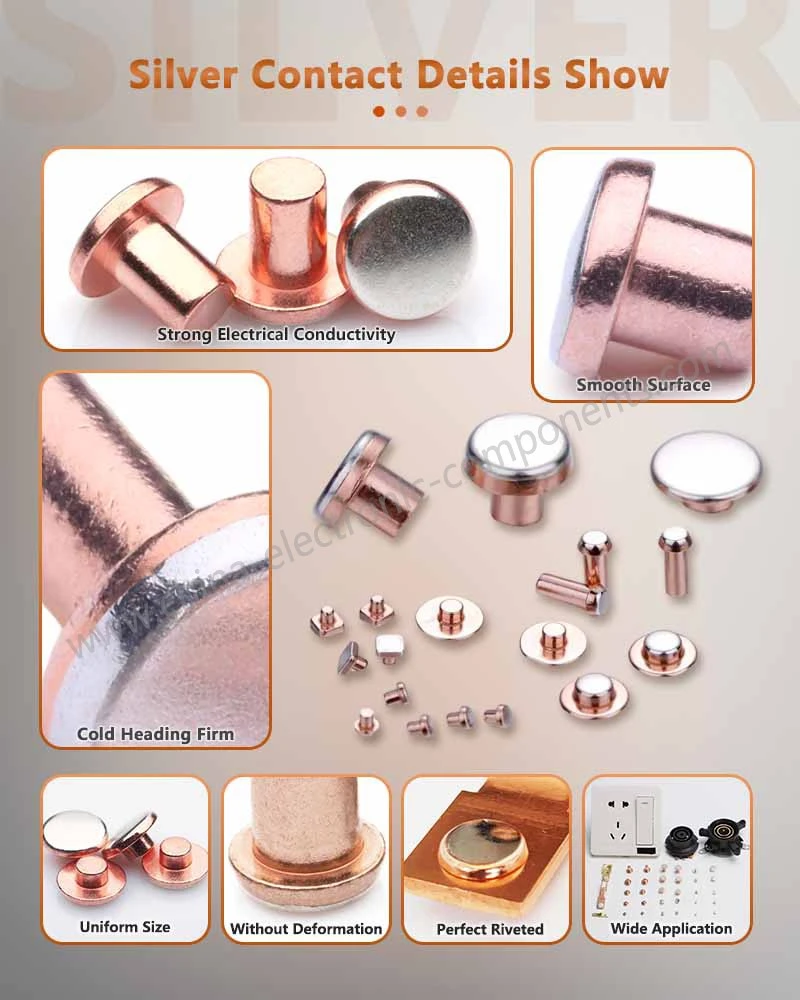

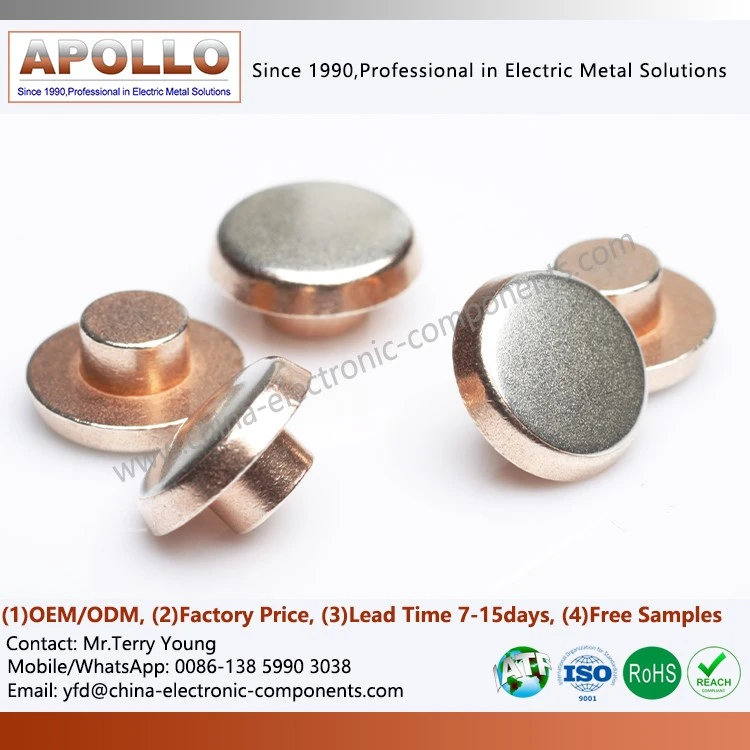

Sudraba-bimetāla materiāli

Lai līdzsvarotu veiktspēju un izmaksas, rūpnieciskajā ražošanā bieži tiek izmantota Ag/Cu struktūra bimetāla kontaktiem, kas ietver sudraba slāņa vai sudraba sakausējuma slāņa laminēšanu uz vara substrāta.

Šī struktūra saglabā lielisko sudraba elektrisko vadītspēju, vienlaikus pilnībā izmantojot vara mehānisko izturību un izmaksu priekšrocības, tādējādi kļūstot par pamata konstrukcijas formu lielam skaitam bimetāla kontaktkniežu un bimetāla kontaktkniežu.







Materiāla sastāvs ir tikai viens faktors, kas nosaka veiktspēju; ražošanas process ietekmē arī kontaktu uzticamību un kalpošanas laiku.



Pulvermetalurģijas process

Pulvermetalurģijas tehnoloģija ietver metāla pulveru un oksīda daļiņu sajaukšanu, kam seko presēšana un saķepināšana, lai izveidotu augsta{0}}blīvuma materiālu.

Šis process nodrošina vienmērīgu otrās{0}fāzes daļiņu sadalījumu, uzlabojot kontakta izturību pret loka eroziju, un tāpēc to plaši izmanto augstas veiktspējas elektrisko kontaktu ražošanā.



Aukstā virziena process

Aukstās galviņas tehnoloģija ir viens no galvenajiem auksto{0}}galvu bimetāla kontaktu izgatavošanas procesiem. Augstas-precizitātes veidnes, izmantojot vienu vai vairākus plastiskas deformācijas procesus, var ražot produktus ar augstu izmēru konsistenci un augstu materiālu izmantošanu.

Pašlaik, izmantojot šo procesu, tiek ražots liels skaits bimetāla kniežu kontaktu un bimetāla sudraba kontaktu.

Kompozītu metināšanas process

Lielas-strāvas iekārtām sudraba sakausējuma slānis bieži ir salikts-metināts pie vara substrāta, lai izveidotu stabilu vadošu struktūru. Šī metode līdzsvaro vadītspēju, mehānisko izturību un ekonomiju, un tāpēc to plaši izmanto lieljaudas-relejos un kontaktoros.







Iekārtas darbības laikā kontaktu atteice bieži ir būtisks sistēmas darbības traucējumu cēlonis. Izpratne par tā atteices mehānismu palīdz uzlabot produkta dizainu.

Loka erozija

Kad kontakts pārtrauc ķēdi, kontakta spraugā tiek ģenerēts augstas{0}}temperatūras loks. Loka enerģija izraisa lokālu materiāla kušanu un iztvaikošanu, laika gaitā veidojot ablācijas bedres.

Ja ablācija turpinās, kontakta biezums nepārtraukti samazināsies, galu galā zaudējot savu normālo vadītspēju.

Sazinieties ar kodolsintēzes metināšanu

Spēcīgas -strāvas trieciena apstākļos kontaktvirsmā var rasties lokāla kušana. Kontaktmetināšanas kļūme rodas, ja mehāniskais atdalīšanas spēks nav pietiekams, lai pārrautu izkausētā metāla tiltu.

Šāda veida problēmas ir īpaši izplatītas relejos, kontaktoros un bimetāla kniedēs relejiem.



Materiālu migrācija

Līdzstrāvas ķēdes vidē metāla joni migrē pa strāvas virzienu, izraisot bedru veidošanos vienā kontakta pusē un izspiedumu otrā pusē.

Laika gaitā kontaktu sprauga samazinās, padarot to pakļautu sabrukumam un patoloģiskai izlādei.



Oksidācija un sulfīdu korozija

Sudraba oksīda slāņi parasti būtiski neietekmē vadītspēju, taču sēru{0}}saturošā vidē uz sudraba virsmas viegli veidojas sudraba sulfīda plēves.

Šīm plēvēm ir augsta pretestība, palielinot kontaktu pretestību un ietekmējot stabilu iekārtu darbību. Tāpēc skarbos ekspluatācijas apstākļos parasti tiek izmantotas noslēgtas konstrukcijas vai īpaši virsmas apstrādes procesi.





Attīstoties jaunai enerģētikai, spēka elektronikai un viedām vadības iekārtām, bimetāla kontaktu pielietojums kļūst arvien izplatītāks.



Bimetāla elektroniskie kontakti nodrošina līdzsvaru starp augstu vadītspēju un augstu mehānisko izturību, padarot tos piemērotus liela{0}}apjoma automatizētai ražošanai.



Bimetāla sudraba kontakti nodrošina ievērojamas izmaksu priekšrocības relejos, miniatūros slēdžos un zemsprieguma vadības iekārtās.



Sistēmām, kurām nepieciešama bieža darbība, bimetāla kniedes kontakti efektīvi uzlabo nodilumizturību un kalpošanas laiku.



Rotējošās vadošās sistēmās slīdgredzena kontaktiem ir jāsabalansē vadītspēja un nodilumizturība, padarot sudraba{0}}kompozītmateriālu struktūras par būtisku risinājumu.



Nepārtrauktas berzes vadīšanas scenārijos bīdāmiem elektriskiem kontaktiem un atsperu elektriskiem kontaktiem ir nepieciešama lielāka materiāla stabilitāte, parasti izmantojot sudraba sakausējumus vai sudraba{0}}vara kompozītmateriālu struktūras, lai samazinātu nodiluma ātrumu.





Praktiskajā inženiertehniskajā projektēšanā atbilstošais saskares materiāls jāizvēlas, pamatojoties uz slodzes veidu un ekspluatācijas apstākļiem.

Pretestības slodzes vidēs priekšroka tiek dota sudraba-niķeļa materiāliem, lai panāktu zemāku saskares pretestību un augstāku izmaksu{1}}efektivitāti.

Induktīvām slodzēm vai motora vadības sistēmām ir ieteicamas sudraba-alvas oksīda sistēmas, lai uzlabotu izturību pret lodēšanu un loka izvadīšanu.

Vāja signāla kontroles scenārijos kontaktu stabilitātei jābūt primārai uzmanībai, lai izvairītos no oksīda plēvēm, kas ietekmē vadītspēju.

Augstas-frekvences darba aprīkojumam ir nepieciešams līdzsvars starp materiāla cietību, elastību un nodilumizturību.





Lai gan sudraba kontakti ir mazi, tie tieši ietekmē visas elektriskās sistēmas drošību, uzticamību un kalpošanas laiku. No materiālu izvēles un konstrukcijas projektēšanas līdz ražošanas procesiem katrs solis būtiski ietekmē gala veiktspēju.



Attīstoties jauniem enerģijas transportlīdzekļiem, enerģijas uzglabāšanas sistēmām, rūpnieciskajai automatizācijai un augstsprieguma līdzstrāvas tehnoloģijai, pieaug tirgus pieprasījums pēc augstas veiktspējas{0}}Bimetāla kontaktkniedes, Bimetāla sudraba kontakti un dažādi augstas{0}}uzticamības saliktie kontakti turpina augt.



Nākotnē sudraba{0}}kompozītmateriāliem un jauniem nano-stiegrotiem materiāliem būs arvien lielāka nozīme elektrisko savienojumu jomā.
