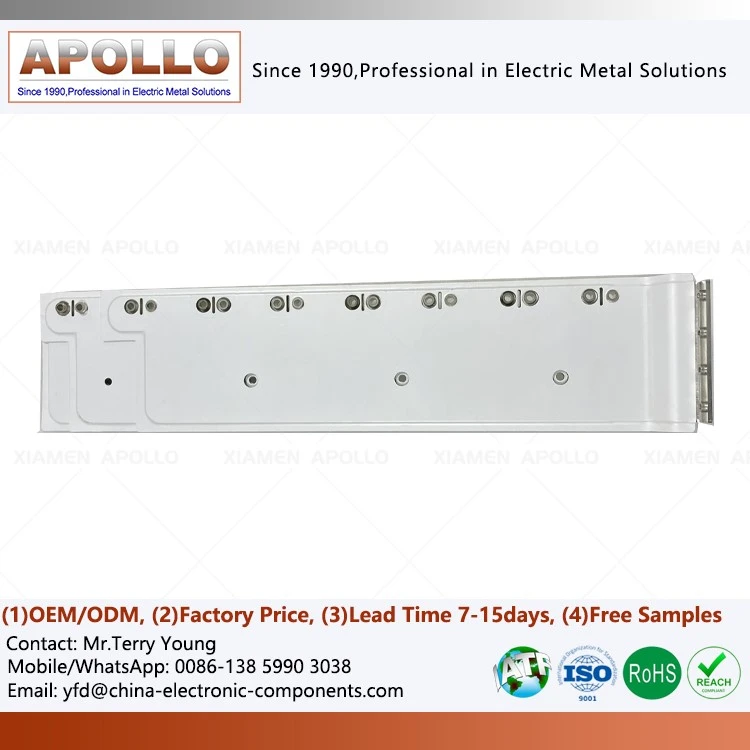

Laminēta vara kopne invertoram
Kas ir laminēta vara kopne invertoram?

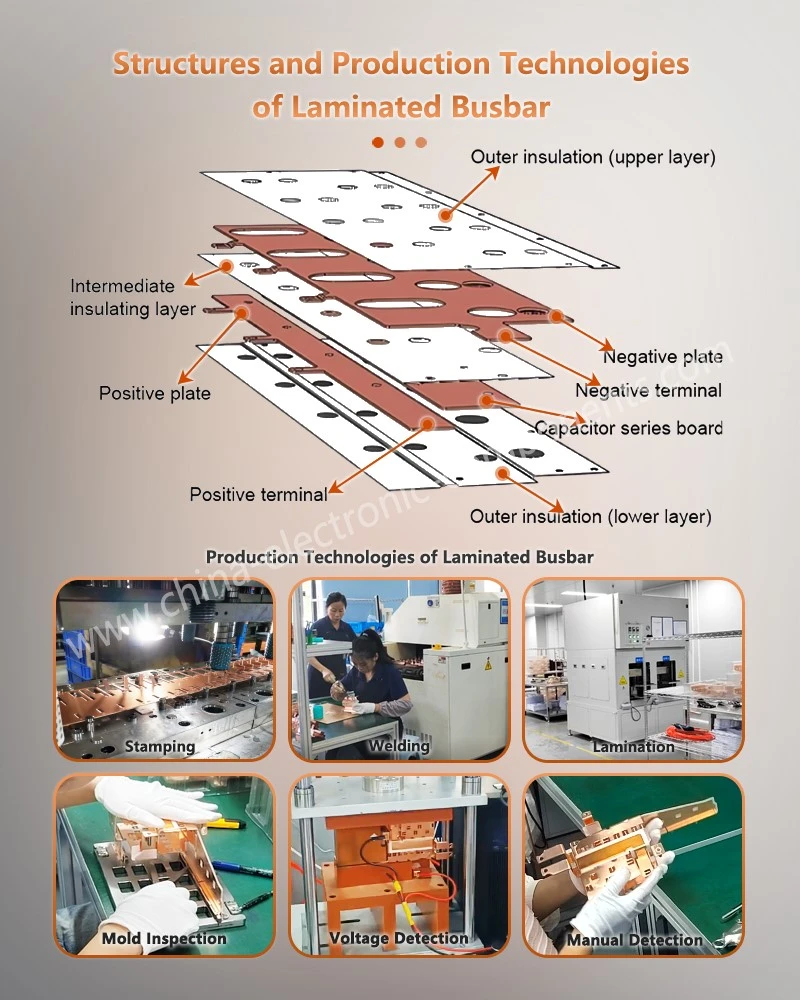

Invertora laminētā vara kopne ir integrēta konstrukcijas sastāvdaļa, ko veido, precīzi savienojot vairākus vara folijas vai plāksnes slāņus ar augstas veiktspējas{0}}izolācijas materiāliem augstā temperatūrā un spiedienā. Salīdzinot ar tradicionālajām kopnēm, tās galvenās īpašības ietver:
Integrētie strāvas ceļi: vairākas pozitīvās un negatīvās kopnes līnijas kopā ar palīgķēdēm var izvietot vienā komplektā, tādējādi samazinot ārējo vadu skaitu.
Zema parazitārā induktivitāte: cieši salikti vadītāju slāņi nodrošina augstu savienojumu starp tiešās un atpakaļgaitas strāvas ceļiem, efektīvi novēršot pārslēgšanās{0}}pārejas novirzes.
Kompaktums: 3D salikta struktūra ievērojami samazina tilpumu un svaru, padarot to ideāli piemērotu liela-jaudas-blīvuma invertoriem un statīvā-montējamiem barošanas avotiem.
Līdzsvarota elektriskā izolācija un mehāniskā izturība: Izolācijas slānis nodrošina uzticamu sprieguma noturību, savukārt kopējais komplekts piedāvā izcilu vibrācijas un triecienizturību.
Pielāgojamas saskarnes: termināļu veidus, montāžas caurumu atrašanās vietas un izvades{0}}virzienus var pielāgot konkrētām invertora topoloģijām un montāžas prasībām.
Laminēta kopnes josla superdatoru shēmas plates ražošanas izcilībai: precīzās inženierijas virsotne
Augstas-precizitātes veidņu caurumošana
Visi savienojuma caurumi ir caurumoti, izmantojot augstas{0}precizitātes CNC veidnes. Caurumu diametra pielaides tiek stingri kontrolētas stingrās robežās, lai nodrošinātu perfektu saderību ar barošanas moduļa spailēm, tādējādi novēršot mikro-loka rašanās risku slikta kontakta dēļ.
Automatizēts laminēšanas process
Mēs izmantojam pilnībā automatizētu karstās -presēšanas formēšanas sistēmu. Precīzi kontrolējot temperatūru, spiedienu un laika profilus, mēs nodrošinām savienojumu starp izolācijas slāņiem un vara kopnēm bez tukšuma-neatslāņošanās-, tādējādi palielinot dielektrisko izturību.
Kvalitātes izsekojamība no gala-līdz-galam
Katrs posms-no izejvielu uzņemšanas līdz gatavā produkta nosūtīšanai-tiek izsekots, izmantojot unikālus QR kodus. Mēs varam izsekot katrai kopnei konkrētajai vara partijai un iesaistītajiem operatoriem, nodrošinot militāro un medicīnas -pakalpojumu klientiem nepieciešamo kvalitātes pārskatāmības līmeni.
Motora kontrollera kopnes atslēgu pielietojuma scenāriji
Saules un enerģijas uzglabāšanas invertori
Piemērots centralizēto un virkņu invertoru DC{0}}Saites sadaļām, nodrošinot stabilu atbalstu augstas-frekvences pārslēgšanas prasībām.
UPS (nepārtrauktās barošanas avota) sistēmas
Nodrošina ļoti uzticamus, augsta{0}}jaudas-blīvuma enerģijas sadales ceļus datu centram un rūpnieciskās -pakāpes UPS ierīcēm.
Augsta-blīvuma serveru un skaitļošanas plauktu enerģijas sadale
Atbilst mūsdienu datu centru prasībām zemu{0}}zaudējumu, vietu-efektīvām un ļoti liekām barošanas sistēmām.
Dzelzceļa tranzīta un mainīgas frekvences piedziņas (VFD) sistēmas
Izmanto augstsprieguma{0}}elektroenerģijas sadales moduļos elektrisko lokomotīvju vilces pārveidotājiem un lielas-jaudas rūpnieciskās mainīgas frekvences piedziņām.
Bieži uzdotie jautājumi par laminētu kopni trīs līmeņu invertoram
1. jautājums. Kādas ir laminēto kopņu galvenās konkurences priekšrocības salīdzinājumā ar tradicionālajām vadu instalācijām vai viena slāņa vara stieņiem?
-
A1. Galvenās priekšrocības ir "īpaši-zema parazitārā induktivitāte" un "augsta telpas izmantošana". Laminētā struktūra izmanto magnētiskā lauka atcelšanas principu starp pretējām strāvām, lai ievērojami samazinātu sistēmas cilpas induktivitāti, tādējādi efektīvi nomācot sprieguma lēcienus barošanas ierīču (piemēram, IGBT vai SiC) pārslēgšanas laikā. Turklāt modulārais dizains novērš sarežģītus vadu izkārtojumus, kā rezultātā tiek nodrošināta sakārtotāka iekšējā iekārta, uzlabota siltuma izkliede un lielāka montāžas efektivitāte.
Q2: Vai varat nodrošināt pilnībā pielāgotus risinājumus, pamatojoties uz mūsu produkta telpiskajiem un elektriskajiem parametriem?
-
A3: Jā. Visi mūsu laminēto kopņu izstrādājumi tiek ražoti pēc pasūtījuma inženiertehniskajām specifikācijām. Mūsu inženieru komanda sadarbojas ar jums visos aspektos,{3}}no 3D konstrukciju projektēšanas, dielektriskās izolācijas izvēles un šķidruma/termiskās simulācijas līdz termināļa savienošanas metodēm,{5}}lai nodrošinātu, ka izstrādājums lieliski iekļaujas jūsu skapja vai invertora korpusā.
3. jautājums. Kā izolācijas laminēšanas process nodrošina izturību pret dielektriķu sabrukšanu vai atslāņošanos ilgstošas darbības laikā ar augstu{2}sprieguma spriegumu?
-
A3. Mēs izmantojam karstās-presēšanas laminēšanas un malu{2}}blīvēšanas tehnoloģijas apvienojumā ar stingri kontrolētiem spiediena un temperatūras profiliem, lai panāktu molekulārā-līmeņa saiti starp izolācijas vidi un vara stieņa virsmu. Katram produktam pirms nosūtīšanas tiek veikta Hi-Pot (dielektriskā izturība) un izolācijas pretestības pārbaude, lai novērstu daļēju izlādi vai materiāla noārdīšanos.
4. jautājums. Kā laminētās kopnes tiek aizsargātas pret koroziju, ja mans aprīkojums darbojas augsta mitruma vai korozīvā vidē?
-
A4: skarbās vidēs mēs varam uzklāt niķeļa, alvas vai sudraba pārklājumu atklātajām vara spailēm, lai tās izturētu oksidēšanos, savukārt mūsu malu{1}}blīvēšanas process neļauj mitrumam iekļūt iekšējos izolācijas slāņos. Mēs piedāvājam arī aizsardzības risinājumus, piemēram, izolācijas lakas uzklāšanu vai ļoti laikapstākļiem izturīgu izolācijas materiālu izmantošanu.
sazinieties ar mums
UPS, invertoru un jaudas elektronikas projektiem, kuriem nepieciešami uzticami strāvas sadales risinājumi, Apollo nodrošina pielāgotuslaminēta vara kopneražošana ar profesionālu inženiertehnisko atbalstu, palīdzot klientiem sasniegt optimizētu elektrisko veiktspēju, efektīvu montāžu un ilgtermiņa sistēmas uzticamību.
Populāri tagi: Laminēta vara kopne, slāņveida vara kopne, invertora kopne, UPS vara kopne, servera barošanas kopne, pielāgota vara kopne, izolēta vara kopne
