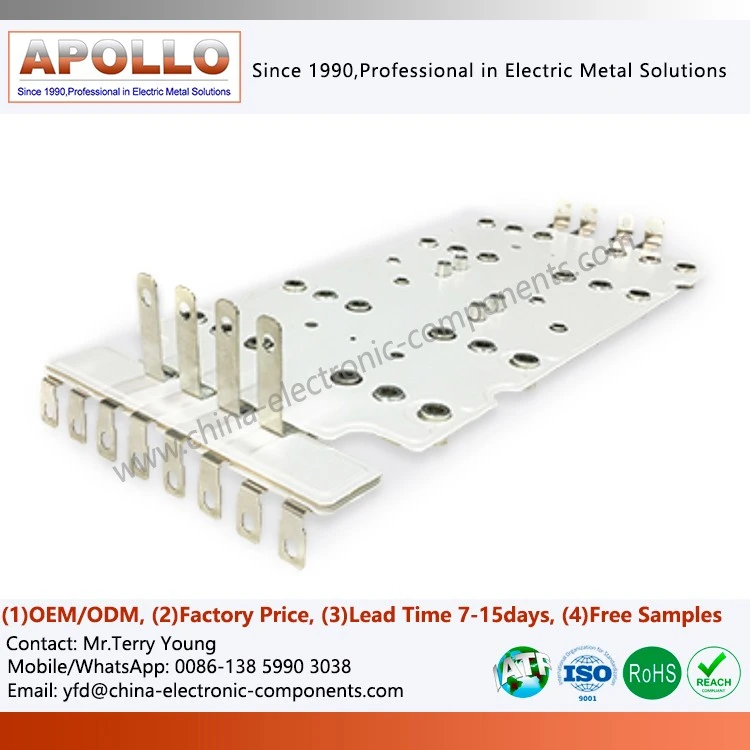

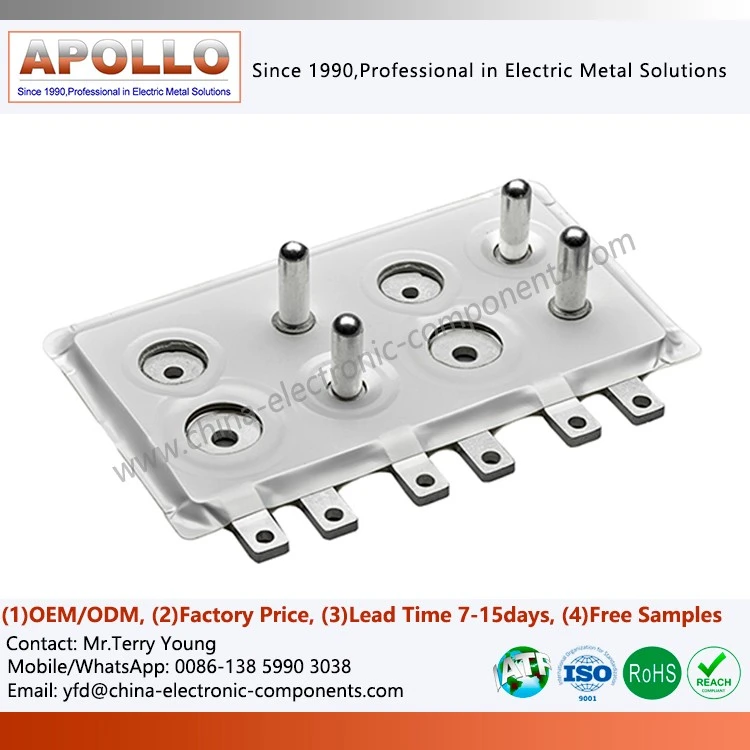

Laminēti kopņu savienotāji
Produktu apraksts
Laminētie kopņu savienotāji ir plakani strāvas pārvades komponenti, kas izveidoti, precīzi sakraujot vairākus vara/alumīnija vadītāju slāņus, starp slāņiem ievietojot augstas -dielektriskās-izturības izolācijas materiālu un pēc tam karsti saspiežot{2}}vienā vienībā. To struktūra parasti ietver:
Daudzslāņu vadītspējīgas vara vai alumīnija kopnes
Izolācijas slāņi (PET, PI, epoksīdsveķi utt.)
Savienojuma gala saskarnes (skārds-pārklāts/niķelēts-pārklāts/apsudrabots-)
Pielāgota locīšana vai trīsdimensiju formēšanas struktūra
Salīdzinot ar tradicionālajiem kabeļiem vai viena slāņa vara kopnēm, laminētas konstrukcijas piedāvā ievērojamas priekšrocības elektriskās veiktspējas un mehāniskās integrācijas ziņā.
Materiālu priekšrocības: militārās{0}}materiāli nodrošina uzticamību ekstremālos apstākļos
Vadītāja materiāls
Augstas-tīrības C11000/T2 varš ar vadītspēju, kas ir lielāka vai vienāda ar 100% IACS. Virsmas iespējas ietver augstas veiktspējas alvas, sudraba vai niķeļa pārklājumu, lai risinātu oksidācijas problēmas ilgstošas -laminētās kopnes SIC lietojumprogrammas darbības laikā.
Izolācijas vide
DuPont Nomex® vai augstas veiktspējas{0}}poliimīda (PI/PET) plēve. Īpaši augsta dielektriskā izturība, augsta -temperatūras izturība un lielisks liesmas slāpētājs (UL 94 V-0).
Augstas -veiktspējas strukturāla līme
Patentētā karstās -presēšanas strukturālā līme ne tikai nodrošina mehānisku saķeri, bet arī saglabā fizikālās īpašības bez degradācijas ilgstošas augstas temperatūras un vibrācijas apstākļos, novēršot kopnes atslāņošanās risku ar PET izolācijas papīru.
Tehniskās īpašības: izcila elektriskā veiktspēja diriģentiem
Plaša temperatūras diapazona darbība
Laminētā struktūra saglabājas stabila no -40 grādu aukstā palaišanas līdz +125 grādiem pilnas slodzes režīmā, izolācijas slānim nekļūstot trauslam vai mīkstam.
Liesmu slāpējošas īpašības
Izolācijas materiāls atbilst UL94 V-0 liesmas slāpētāja standartam, saskarē ar uguni ir pašdziestošs un atbilst augstajām ugunsizturības prasībām datu centru un serveru telpu būvniecībā.
Izturība pret vibrācijām un triecieniem
Integrētā stingrā struktūra apvienojumā ar lokālu elastīgu konstrukciju tiek pakļauta stingrai sinusoidālai un nejaušas vibrācijas pārbaudei, lai nodrošinātu, ka laminētā kopnes stienis enerģijas sadales aizmugures plaknei neplīst ekstremālos apstākļos, piemēram, transportēšanas un zemestrīces apstākļos.
Korozijas un mitruma izturība
Virsma ir alva-vai niķelēta-, un kopējā izolācija ir cieši iekapsulēta, nodrošinot izturību pret rūpniecisko atmosfēras koroziju un kondensāciju.
Lietojumprogrammas priekšrocības: UPS Power Link pielāgojams visiem scenārijiem
Augstas-jaudas trīs-fāzes UPS invertora iekārta
Kā savienojošais tilts starp IGBT moduli un līdzstrāvas kopnes kondensatoru, laminētā kopne ievērojami samazina izkliedēto induktivitāti pārveidotāja ķēdē, padarot barošanas sadales bloka kopni par galveno komponentu UPS invertora efektivitātes uzlabošanai un komutācijas zudumu samazināšanai.
Servera lieks barošanas modulis
Augsti integrētajos 1U/2U servera barošanas blokos laminētā kopne aizstāj sarežģītus PCB vadus vai savienojošos kabeļus, panākot fizisku izolāciju starp augstas-strāvas pārvades un vadības signāliem, uzlabojot barošanas avota uzticamību un siltuma izkliedes veiktspēju.
Akumulatora enerģijas uzglabāšanas sistēmas (BESS) savienojums
Akumulatoru kopu un PCS pārveidotāja savienošana,Kopne ar PET izolācijas papīriem, zemas induktivitātes raksturlielumi palīdz samazināt pulsācijas strāvu akumulatora pusē, samazina akumulatora sildīšanu un uzlabo enerģijas uzglabāšanas sistēmas cikla kalpošanas laiku.
sazinieties ar mums
Ja meklējat ļoti uzticamu, inženiertehnisku-pielāgojamu laminētu kopnes savienotāju risinājumu savai UPS sistēmai, servera barošanas moduļiem vai lielas-jaudas sadales projektam, lūdzu, sazinieties ar mūsu inženieru komandu, lai apspriestu sava projekta tehniskos datus. Izmantojot mūsu strukturālās optimizācijas iespējas un ražošanas priekšrocības, mēs nodrošināsim stabilu un ilgtermiņa-mērogojamu barošanas savienojumu atbalstu jūsu sistēmai.
