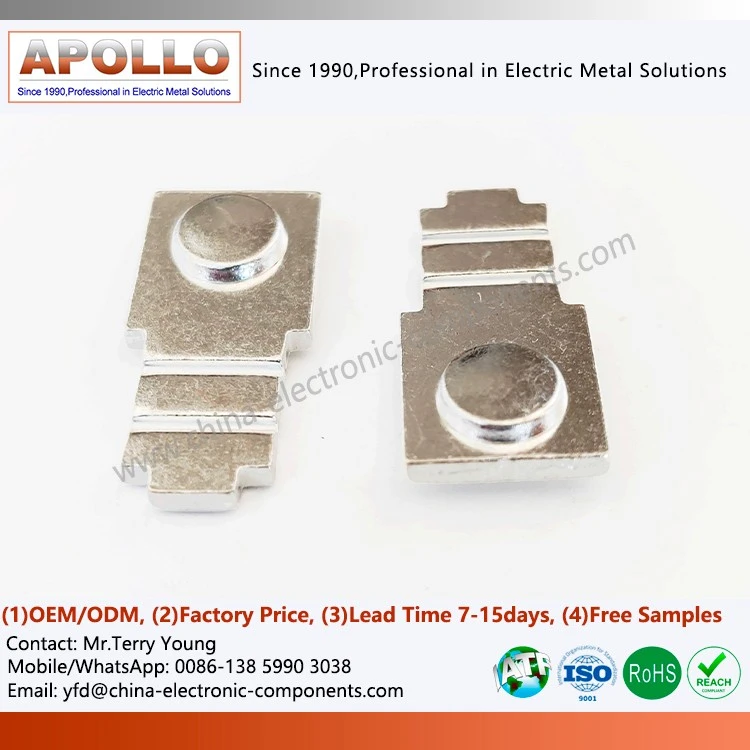

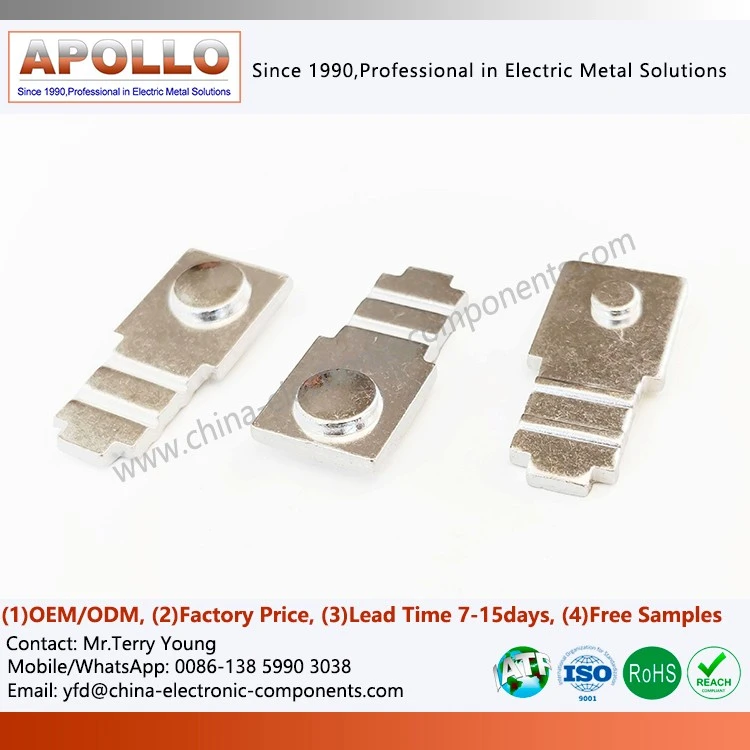

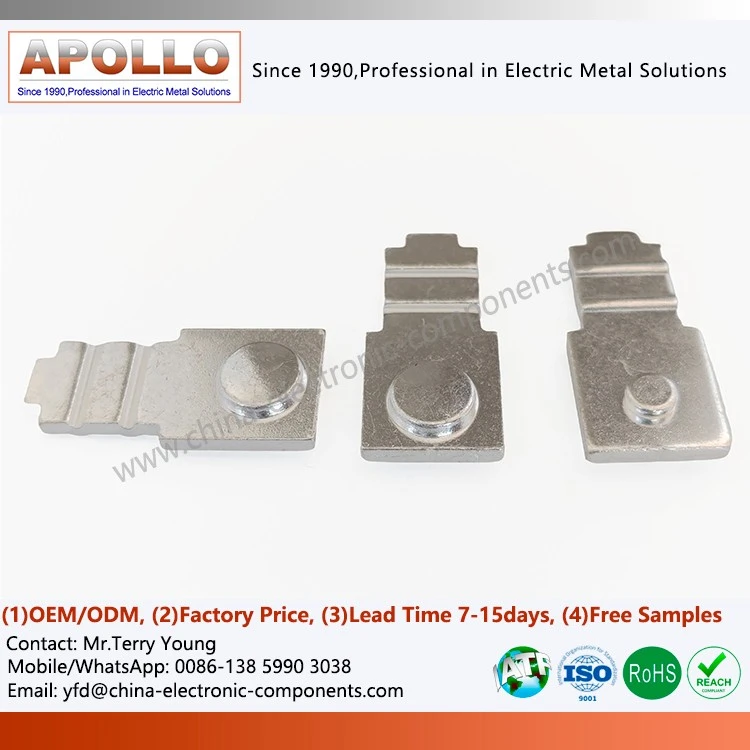

Kniedētas elektrisko savienojumu sastāvdaļas
Produktu apraksts
Kniedētie elektriskie savienojumi tiek izgatavoti, cieši savienojot metāla pamatni, vadošos kontaktus un konstrukcijas atbalsta komponentus, izmantojot aukstās kniedēšanas vai cietvielu savienošanas procesus, veidojot stabilu strāvas ceļu un mehānisku atbalstu.
Šie mezgli tiek plaši izmantoti:
Augstsprieguma{0}}slēgiekārtas
Elektriskās vadības sistēmas jauniem enerģijas transportlīdzekļiem
Rūpnieciskie motori un elektromagnētiskā vadība
Enerģijas uzglabāšanas sistēmas un invertori
Elektriskie releji un kontaktori
Strāvas sadales vienības (PDU)
To galvenā vērtība ir stabila vadītspējas ceļa saglabāšana un kontaktu pretestības samazināšana, līdz minimumam samazinot strukturālo atslābumu un veiktspējas pasliktināšanos, ko izraisa vibrācija, termiskais trieciens vai ilgstoša{0}}lietošana.
Ražošanas aprīkojums un procesi: rafinēta ražošana, kas pielāgota elektrisko savienojumu standartiem
Izejvielu izvēle:Tiek atlasīti augstas -vadītspējas substrāti, piemēram, T2 varš un vara sakausējumi, kuru vadītspēja ir lielāka vai vienāda ar 98% IACS un piemaisījumu saturs ir mazāks par vai vienāds ar 0,05%, nodrošinot vadītspēju. Izolācijas materiālos tiek izmantots UL94 V-0 pakāpes PA66, PBT vai liesmu{12}}aizturošs silikons ar temperatūras diapazonu no -40 grādi līdz 125 grādiem. Virsmas apstrādes materiālos tiek izmantots augstas tīrības pakāpes sudraba, alvas un zelta pārklājums, kas atbilst RoHS un REACH vides standartiem. Visi materiāli ir izturējuši specializētu pārbaudi elektrisko savienojumu nozarē.
Precīza štancēšana:Vadītspējīgas spailes tiek veidotas, izmantojot vairāku{0} staciju precīzās štancēšanas preses ar izmēru pielaidēm, kas ir mazākas vai vienādas ar ±0,03 mm, un vadošās šķērsgriezuma laukuma kļūdas ir mazākas par vai vienādas ar ±5%, nodrošinot vienmērīgu strāvas pārvadi un izvairoties no lokālas sildīšanas. Termināla kniedēšanas rievas dizains ir optimizēts, izmantojot galīgo elementu simulāciju, lai uzlabotu saikni ar vadītāju.
Integrēts kniedēšanas process:Hidrauliskās/pneimatiskās precīzās kniedēšanas mašīnas tiek izmantotas elektrisko kontaktu vadītāju un spaiļu štancēšanai. Kniedēšanas spēks tiek kontrolēts robežās no 500{2}}2000 N, lai nodrošinātu ciešu, brīvu-un efektīvu savienojumu ar atbilstošu izvilkšanas-spēku. Formēšana pēc kniedēšanas nodrošina glītu izskatu un palielina vadošo kontaktu laukumu.
Vadītspējīga virsmas apstrāde:Atkarībā no pielietojuma tiek izmantoti tādi procesi kā sudraba pārklājums (biezums ir lielāks vai vienāds ar 3 μm), alvošana (biezums ir lielāks vai vienāds ar 5 μm) un apzeltīšana. Apšuvuma saķere ir lielāka vai vienāda ar 5 N (šķērsgriezuma adhēzijas tests), un kontakta pretestība ir mazāka vai vienāda ar 5 mΩ. Pārklājums ir viendabīgs, bez kauliņiem un lobīšanās, uzlabojot vadītspēju un izturību pret koroziju.
Izolācijas un blīvējuma integrācija:Iesmidzināšana tiek izmantota, lai integrētu izolācijas apvalku un vadošo spaili. Apvalks ir bez burbuļiem un plaisām un cieši pieguļ spailei. Sudraba kontaktu kniedētie mezgli ar blīvējuma struktūru ietver silikona blīvgredzenu, kura kompresija tiek kontrolēta 15%-20%, nodrošinot aizsardzības pakāpi IP65 vai augstāku.
Dizaina priekšrocības: inženierijas gudrība sistēmas{0}}līmeņa savienojamības risinājumos
Ergonomisks uzstādīšanas dizains
Mūsu kustīgo atsperu armatūras kniedēšanas mezgliem ir profesionāls ergonomisks dizains, kas nodrošina vienkāršu un efektīvu uzstādīšanas procesu. Visas instalācijas saskarnes ir optimizētas, lai uzstādītāji dažādās darba vidēs varētu ērti darboties. Unikāla uzstādīšanas vadotnes struktūra nodrošina ātru izlīdzināšanu, izvairoties no parastajām kļūdām tradicionālajās savienojuma instalācijās.
Moduļu interfeisa dizains
In-Mod Riveting Electrical Contacts izmanto standartizētu interfeisa dizainu, kas ir lieliski saderīgs ar galvenajām elektriskajām sistēmām tirgū. Unikāla pozicionēšanas struktūra nodrošina ātru izlīdzināšanu uzstādīšanas laikā, izvairoties no uzstādīšanas problēmām, ko izraisa tradicionālo savienojuma metožu novirze. Šis dizains vienkāršo uzstādīšanas procesu, samazinot uzstādīšanas laiku un izmaksas.
Kompakts telpas izmantošanas dizains
Elektriskajiem iekškniedētajiem{0}savienojumiem ir kompakts dizains, kas ievērojami samazina uzstādīšanas vietu, vienlaikus saglabājot savienojuma uzticamību. Salīdzinot ar tradicionālajām pieslēguma metodēm, telpas noslogojums ir samazināts par 25%, ļaujot izveidot kompaktāku elektroiekārtu dizainu un nodrošināt ideālu risinājumu augsta-blīvuma uzstādīšanas vidēm.
Lietojumprogrammas priekšrocības
| Elektriskie transportlīdzekļi (EV/HEV) | Iekšējie moduļu savienojumi akumulatoru komplektos un augstsprieguma{0}}sadales blokos (PDU). Tā vibrācijas izturība un termisko bojājumu trūkums ir ļoti svarīgi, lai nodrošinātu akumulatora drošību un kalpošanas laiku. |
| Atjaunojamā enerģija | Vēja enerģijas pārveidotāji, fotoelektriskie invertori un enerģijas uzglabāšanas sistēmas (ESS). Šajās ierīcēs, kuru kalpošanas laiks ir ilgāks par 25 gadiem, kniedēšanas ilgtermiņa uzticamība ir nepārspējama tradicionālajām savienojuma metodēm. |
| Dzelzceļa transports un aviācija | Vilcienu vadības sistēmas un gaisa elektroniskās iekārtas. Šajās jomās, kurās ir stingras prasības attiecībā uz vibrāciju, triecieniem un ekstremālām temperatūrām, kniedēšana ir pārbaudīta, augstākā līmeņa drošības savienojuma tehnoloģija. |
| Rūpnieciskā automatizācija un servo piedziņas | Kniedēšanas komponenti veidnēs-IGBT moduļu un kondensatoru kopņu pievienošana lieljaudas{0}}servo piedziņām. Tā zemā-induktivitāte palīdz samazināt pārslēgšanas troksni un uzlabot sistēmas veiktspēju. |
