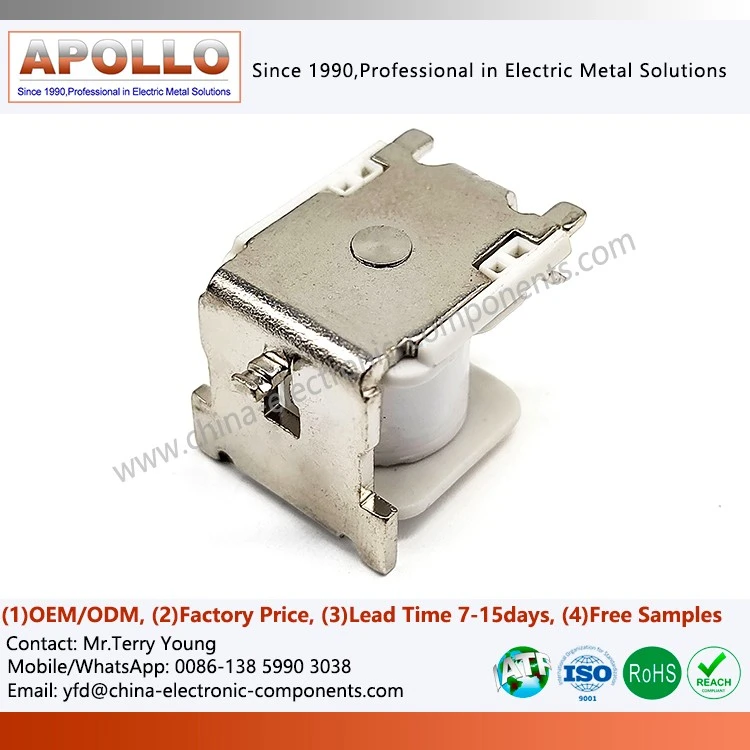

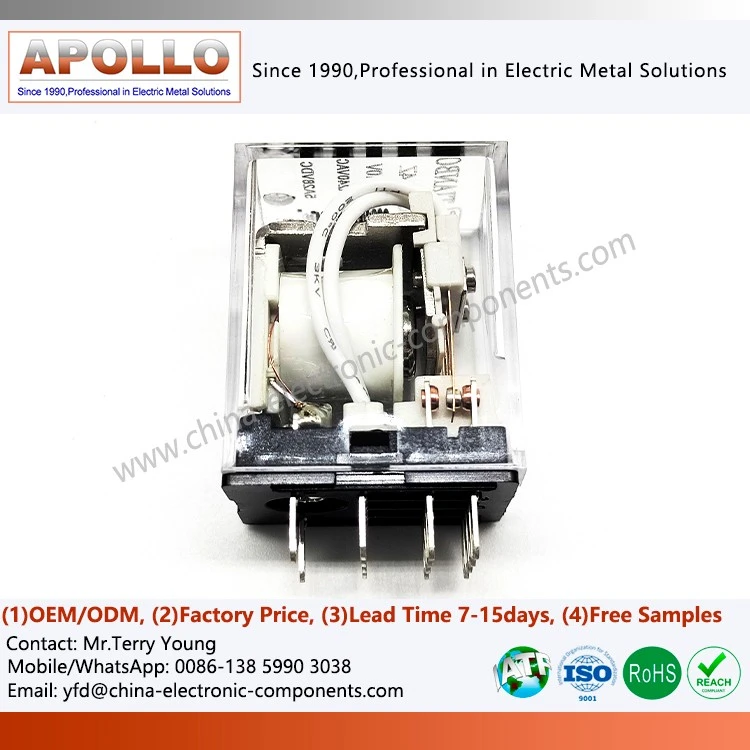

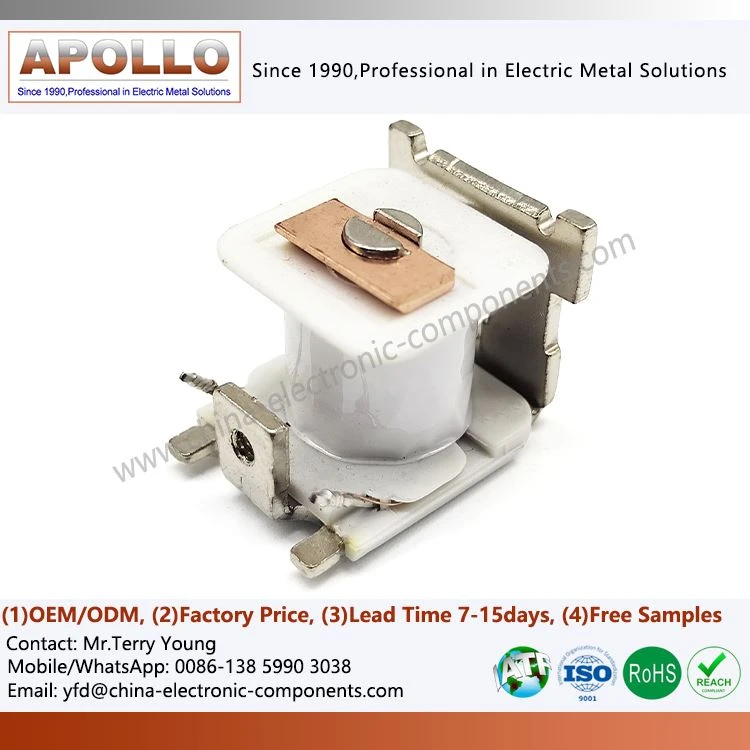

Precīzijas releja jūga metāla štancēšanas daļas
Produktu apraksts
Precīzijas releja jūga metāla štancēšana ir precīzas konstrukcijas sastāvdaļas, kas izgatavotas no dzelzs{0}} vai sakausējuma materiāliem, izmantojot daudzpakāpju štancēšanas procesus. Galvenās funkcijas ietver U- vai E- formas jūga konstrukcijas, plakanas magnētisko polu virsmas, precīzus montāžas caurumus un atbalsta sviru dizainu. Šiem komponentiem ir jānodrošina zems -pretestības ceļš magnētiskajā ķēdē, vienlaikus izturot atkārtotus armatūras triecienus un izturot mehānisko spriegumu. To ģeometriskā precizitāte tieši ietekmē magnētisko spraugu un darbības konsekvenci, padarot tos par kritiskiem rāmja elementiem releju magnētiskās ķēdes projektēšanā.
Atšķirībā no standarta apzīmogotajām daļām, šie komponenti piešķir prioritāti līdzsvaram starp magnētiskās ķēdes slēgšanas efektivitāti un konstrukcijas stingrību, padarot tos ideāli piemērotus{0}}releju lietojumprogrammām, kam nepieciešama liela uzticamība.
Produkta priekšrocības
Optimizēta magnētiskās ķēdes veiktspēja
Slēgtā tērauda jūga konstrukcijas konstrukcija nodrošina, ka magnētiskās plūsmas līnijas cirkulē pa iepriekš noteiktu ceļu, ievērojami uzlabojot magnētiskās ķēdes efektivitāti un samazinot magnētiskās noplūdes zudumus. Šī konfigurācija nodrošina lielāku noturēšanas spēka izvadi kompaktā nospiedumā, atbalstot tendenci uz aprīkojuma miniaturizāciju.
Histerēzes zuduma nomākšana
Augstas-temperatūras rūdīšana aizsargājošā atmosfērā efektīvi samazina Pure Iron Relay Yoke Plate materiāla koercivitāti, samazinot enerģijas zudumus magnetizācijas-demagnetizācijas ciklu laikā. Tas ir īpaši svarīgi relejiem, ko izmanto augstas-frekvences pārslēgšanas lietojumprogrammās, jo tas mazina temperatūras paaugstināšanos, ko izraisa siltuma ģenerēšana.
Strukturālā stabilitāte
Apzīmogotā releja jūga štancēšana nodrošina vienmērīgu sprieguma sadalījumu, novēršot vājos savienojuma punktus, kas bieži saistīti ar metināšanu vai liešanu. Tie ir izturīgi pret deformāciju un plaisāšanu ilgstošas vibrācijas ietekmē, nodrošinot pastāvīgu kontakta spiedienu.
Produkta specifikācijas
| Iekšējais lieces leņķis | Nav mikro-plaisu vai balināšanas (pārmērīgas-izstiepšanās pazīmes); skaidri definēts lokšņu metāla releja jūga lieces rādiuss (R-leņķis). |
| Perpendikularitāte | Leņķis starp pamatni un vertikālo virsmu ir 90 grādi ± 0,5 grādi; nav redzama gaismas noplūde, pārbaudot ar releja tērauda jūga kvadrātu. |
| Galvenā cauruma kvalitāte | apaļums mazāks vai vienāds ar 0,03 mm; Pure Iron Relay Yoke Plate iekšējās caurumu sienas bez urbumiem vai plīsumiem caurumošanas procesā. |
| Pamatnes līdzenums | Nav deformācijas, novietojot to uz granīta virsmas plāksnes; maksimālā sprauga Mazāka vai vienāda ar 0,1 mm. |
Bieži uzdotie jautājumi
Q:Kuri izplatītākie releju modeļi ir saderīgi ar šiem releja jūga zīmogiem?
A:Tie ir piemēroti plašam standarta un pielāgotu releju dizainu klāstam; lūdzu, sniedziet savus rasējumus, un mēs varam ātri novērtēt saderību.
Q:Kā tiek kontrolēta lokšņu metāla releja jūga izmēru precizitāte attiecībā uz magnētisko spraugu?
A: Mēs izmantojam augstas -precizitātes instrumentu un līmeņošanas procesus, nodrošinot stingru kvalitātes kontroli, veicot pirmā-raksta un{2}}procesa pārbaudes.
Q: Vai Relay Steel Yoke var izmantot īpašu virsmas apstrādi?
A:Jā, mēs varam pielāgot apšuvuma vai pārklājuma risinājumus, pamatojoties uz pielietojuma vidi, lai uzlabotu izturību pret koroziju vai izolācijas veiktspēju.
sazinieties ar mums
Ja jums ir kādi tehniski jautājumi par atlasi, pasūtījuma dizainu vai apjoma iepirkumuPrecīzijas releja jūga metāla štancēšanas daļas, lūdzu, sazinieties ar mūsu inženieru komandu; esam gatavi sniegt profesionālus risinājumus un tehnisko atbalstu.
