Fiksācijas releja daļa

6J13 mangāna vara šunts
Materiāls:T2Y2 tīrs varš + mangāna varš
Pretestības vērtības tolerance:±5%
Process:Elektronu staru metināšana (EBW), štancēšana
Novecošana:10 stundas 120 grādos
Jaudas zudums:<50 milliwatts
Pārtraukšana:Ir pieejami integrēti svina vadi

Šim mangāna vara šuntam ir lieliska pretestība, stabilitāte un temperatūras koeficienta konsistence, kam ir galvenā loma strāvas mērīšanā un enerģijas mērīšanā.

Produkta priekšrocības:

Stabila pretestības vērtība un zemas temperatūras novirzes koeficients;

Metināšana ar elektronu staru nodrošina zemu kontakta pretestību vara{0}}mangāna vara saskarnē.

Ilgstoša{0}}novecošana nodrošina stabilu elektrisko veiktspēju.

Piemērots jauniem enerģijas lietojumiem, piemēram, priekšapmaksas enerģijas skaitītājiem, AMR sistēmām, automātiskajām vadības sistēmām, kombinētajiem slēdžiem, jauniem enerģijas transportlīdzekļu lādētājiem un fotoelementu enerģijas uzglabāšanai.

Pielāgošana:Mangāna-vara šuntus vai kopņu komplektus ar dažādām konstrukcijām un pretestības specifikācijām var pielāgot atbilstoši klienta rasējumiem vai paraugiem.

Vāciņa kontaktpersona
Vāciņu kontakti tiek izmantoti, lai savienotu releju kustīgos un statiskos kontaktus, nodrošinot zemu loka zudumu un drošu pārslēgšanu aizslēgšanas un atlaišanas laikā.

Produkta īpašības:

Izgatavots, izmantojot īpašu iekšējo oksidācijas procesu, AgSnO2In2O3 sudraba sakausējums piedāvā izcilu vadītspēju un nodilumizturību, kā arī spēcīgu loka dzēšanu un loka izturību.

Zema loka erozija padara to piemērotu biežai pārslēgšanai.

Ir pieejamas pielāgojamas formas (plakanas, puslodes un pakāpju formas), lai tās atbilstu dažādām magnētiskā fiksatora releja struktūrām.

Pārvietošanās terminālis
Kustīgās spailes ir releju iekšējās vadošās un transmisijas tilta sastāvdaļas, kurām nepieciešama augsta elastība un zema pretestība.

Precīzi apzīmogots no berilija vara vai berilija sakausējuma sloksnes.Materiāla īpašības un priekšrocības:

Berilija varš satur no 0,2% līdz 2,8% berilija, un tam ir augsta izturība, augsta vadītspēja, augsta noguruma robeža un izturība pret koroziju.

Šķīduma novecošanas termiskā apstrāde nodrošina optimālu spēka un vadītspējas līdzsvaru.

Dzirksteles-izturīgs, piemērots precīzām elektroiekārtām.

Lieliskas elastības atjaunošanās un pret-nodiluma īpašības nodrošina stabilu kontaktu aizvēršanu un precīzu darbību.

Tipiski pielietojumi:
Berilija vara štancēšanas detaļas tiek plaši izmantotas termostatos, mikromotoros, relejos, datoru savienotājos, slēdžu niedēs un automobiļu elektronikā.

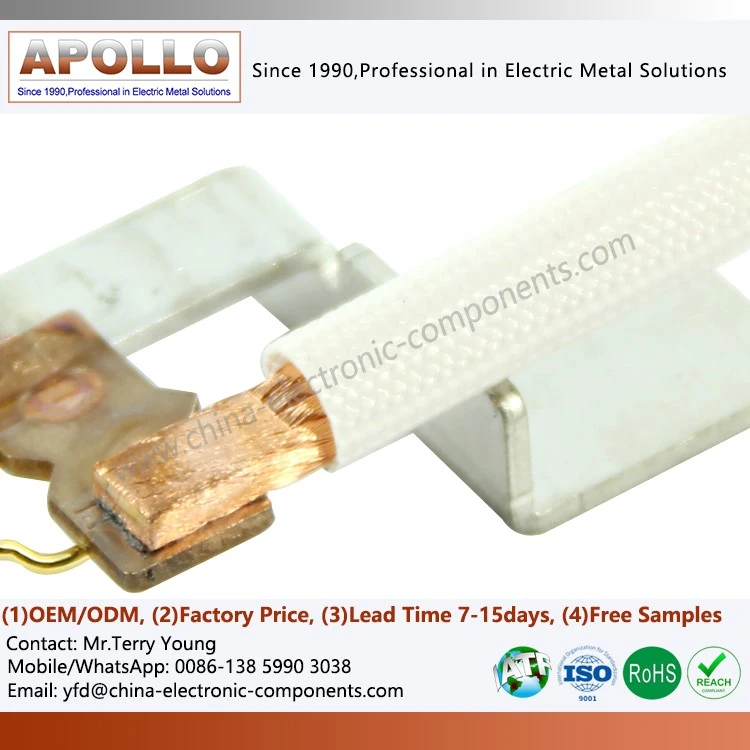

Pīta stiepļu metināšanas montāža
Šajā komplektā tiek izmantota elastīga stieple, kas piemetināta pie vara spaiļu struktūras, un tiek izmantota strāvas ceļa un ievilkšanas-sistēmai magnētiskajos fiksatoros.Tehniskās īpašības:

Ļoti elastīga pīto stiepļu struktūra iztur atkārtotu magnētisko pievilcību.

Metināšanas procesi, piemēram, lodēšana vai pretestības metināšana, nodrošina īsu vadošu ceļu un zemus siltuma zudumus.

Efektīvi samazināt mehāniskās vibrācijas ietekmi uz elektrisko veiktspēju;

Lai nodrošinātu konsekventu vadītspēju, temperatūras paaugstināšanās stabilitāti un mehānisko izturību visos fiksācijas relejos, XIAMEN APOLLO izmanto diferencētas materiālu sistēmas un saskaņotas apstrādes metodes dažādiem komponentiem. Tālāk ir aprakstītas katras galvenās sastāvdaļas materiāla īpašības un ražošanas procesi.

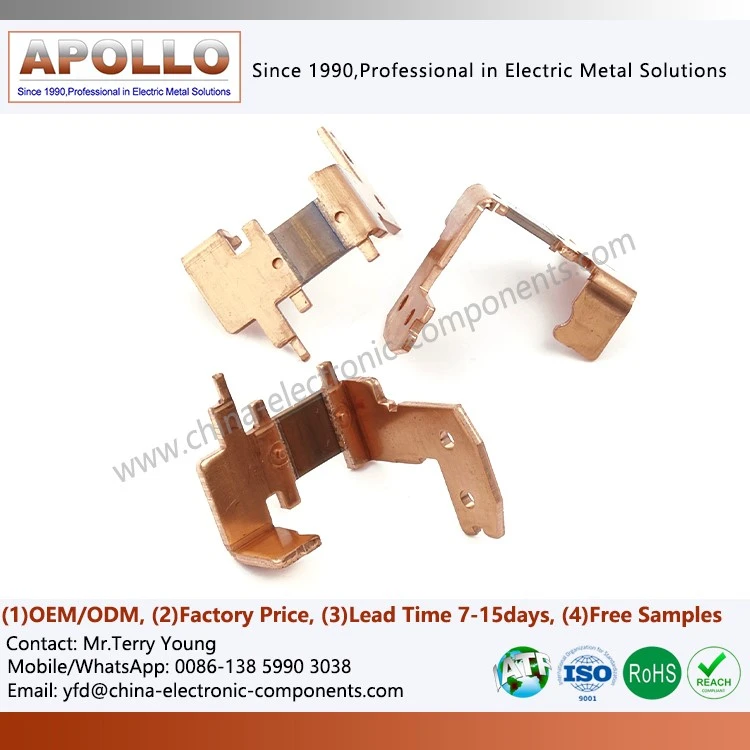

1. Mangāna vara šunts
Pamata materiāla struktūra:
Tiek izmantota bimetāla kompozītmateriāla struktūra no T2Y2 tīra vara un mangāna vara. T2Y2 tīrais varš nodrošina augstu vadītspēju, savukārt mangāna varš piedāvā zemas temperatūras novirzi un ļoti stabilu pretestību. Abi ir cieši savienoti, izmantojot elektronu staru metināšanu (EBW), panākot perfektu elektriskās veiktspējas un mehāniskās izturības līdzsvaru.

Ražošanas process:

Procesa kombinācija: elektronu staru metināšana (EBW) + precīza štancēšana;

Termiskā apstrāde: 120 grādu × 10 stundu novecošana, lai nodrošinātu stabilu pretestību;

Elektriskā veiktspēja: pretestības pielaide ±5%, enerģijas patēriņš<50 mW;

Izvēles pieslēgums: integrēts svina vads.

Produkta īpašības:

Īpaši zema vara-mangāna vara saskarnes saskarnes pretestība, stabila strāvas pārvade;

Augsti konsekvents temperatūras koeficients,{0}}ilgtermiņa uzticamība;

Pielāgojamas pretestības vērtības un izmēri atbilstoši klienta rasējumiem vai paraugiem.

Tipiski pielietojumi:

Priekšapmaksas enerģijas skaitītāji, AMR sistēmas, fotoelementu enerģijas uzglabāšanas moduļi, jaunas enerģijas uzlādes iekārtas u.c.

2. Vāciņa kontakts
Materiāla sastāvs:
AgSnO₂In₂O₃ sudraba oksīda sakausējums, kas ražots ar iekšējās oksidācijas metodi, apvieno lielisku vadītspēju, metināšanas pretestību un spēcīgu loka dzēšanas spēju, padarot to par ideālu kontakta materiālu augstfrekvences pārslēgšanai.

Ražošanas process:

Formēšanas metode: aukstā ekstrūzija vai precīza štancēšana;

Metināšanas process: drošai montāžai ir pieejama pretestības metināšana vai lāzermetināšana.

Virsmas apstrāde: sudraba pārklājums, niķelēšana-zem-apsudrabošana un citas pieejamās iespējas.

Pielāgojamas formas: plakani, puslodes un pakāpeniski vāciņi.

Produkta priekšrocības:

Minimāla loka erozija un ilgs kontakta mūžs;

Izmantojams dažādām fiksācijas releju struktūrām un strāvas novērtējumam.

Lietojumprogrammas:

Izmanto rūpnieciskajos relejos, jaudas relejos, viedos skaitītājos un jaunos enerģijas kontroles moduļos.

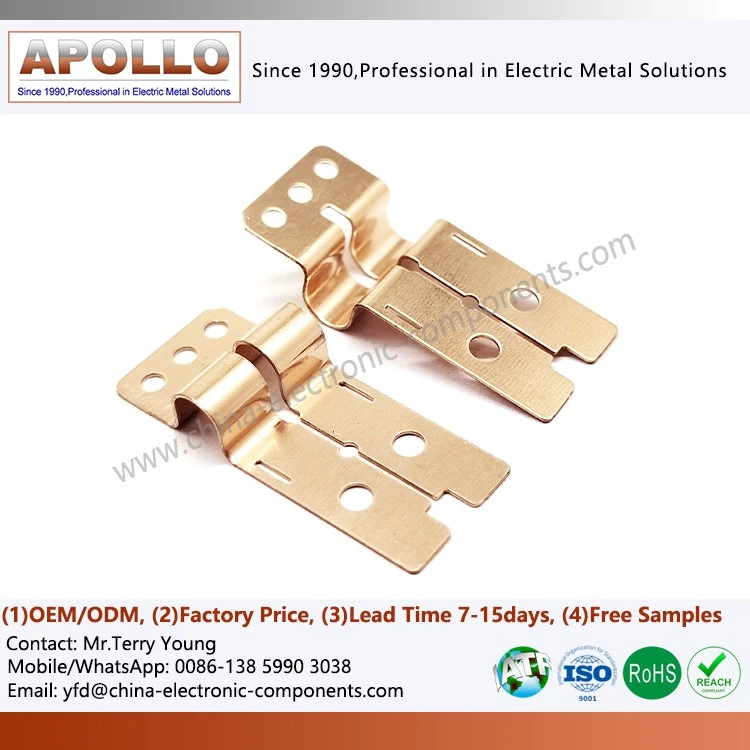

3. Kustīgs terminālis - ļoti elastīgs un vadošs pamatkomponents
Materiāla izvēle:
Izgatavots no berilija vara (CuBe₂) — augstas veiktspējas{0}}vara sakausējuma, ar precizitāti-štancēts un termiski{2}}apstrādāts stiprināšanai. Berilija varš, kas pazīstams kā vara sakausējumu "elastīgais karalis", piedāvā lielisku spēka, vadītspējas un noguruma pretestības līdzsvaru, padarot to par galveno materiālu uzticamai darbībai un precīzai releju vadītspējai.

Materiāla īpašības un priekšrocības:

Augsta izturība un augsta vadītspēja: pēc termiskās apstrādes stiprība var sasniegt 1300 MPa, un vadītspēja ir lielāka vai vienāda ar 20% IACS.

Lieliska elastība un noguruma pretestība: elastības atjaunošanās ātrums ir lielāks par vai vienāds ar 95%, nodrošinot nekādu deformāciju ilgstošas ​​darbības laikā.

Izturība pret nodilumu un koroziju: niķeļa/sudraba pārklājums uzlabo izturību pret koroziju un oksidāciju.

Pret-dzirksteļošanu: ne-magnētiski un ne-dzirksteļojoši, piemērots augstas-drošības releja vidēm.

Ražošanas process:

Precīza štancēšana + šķīduma novecošana;

Virsmas apstrāde: niķelis, sudrabs vai pret{0}}oksidācijas pārklājums;

Pielāgojama struktūra: tiek atbalstīti pielāgoti izmēri, biezumi un gala formas.

Lietojumprogrammas:
Piemērots augstas-precizitātes elektriskām iekārtām, piemēram, fiksatoriem, termostatiem, automobiļu elektroniskajiem savienotājiem un mikroslēdžiem.

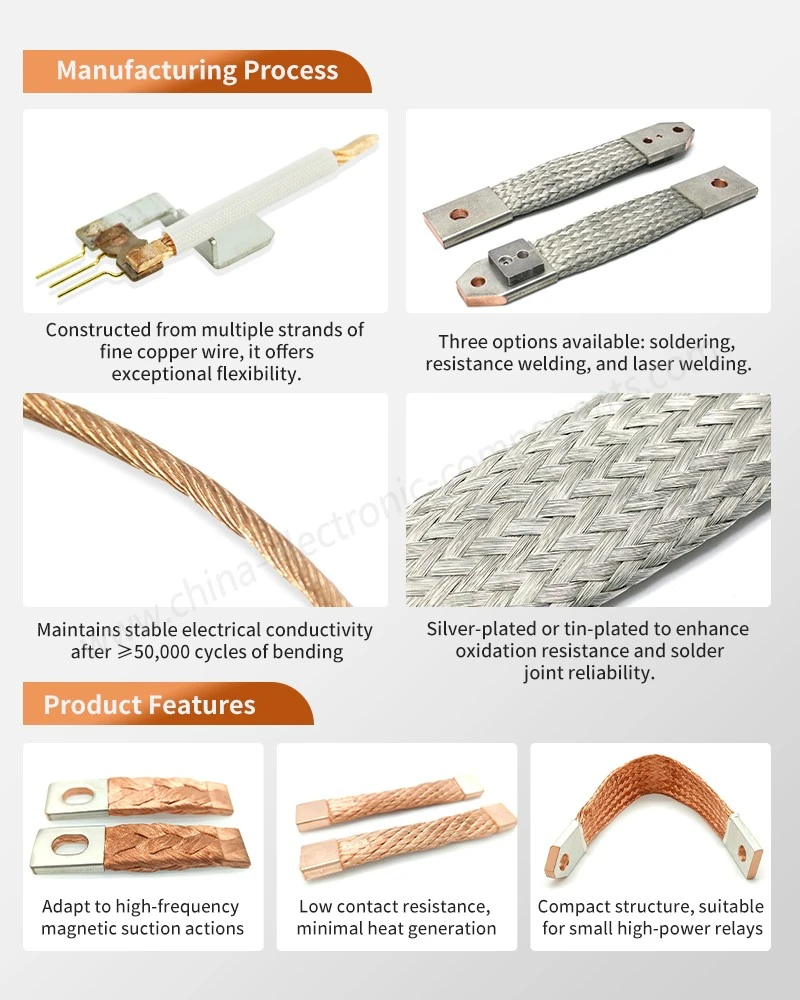

4. Pīta stiepļu metināšanas montāža
Struktūra:
Sastāv no ļoti vadītspējīga vara pinuma stieples un vara spailēm, kas savienotas ar lodēšanu, pretestības metināšanu vai lāzermetināšanu, un tas nodrošina elastīgu tiltu starp iekšējo strāvas ceļu un fiksatora releja ievilkšanas{0}}sistēmu.

Ražošanas process:

Pīta struktūra: austa ar vairākiem smalkas vara stieples pavedieniem, lai nodrošinātu izcilu elastību.

Metināšanas metodes: ir pieejama lodēšana, pretestības metināšana un lāzermetināšana.

Virsmas apstrāde: sudraba vai alvas pārklājums, lai uzlabotu oksidācijas izturību un lodēšanas savienojumu uzticamību;

Elastības tests: darbojas stabili pēc vairāk nekā 50 000 elastības cikliem.

Produkta īpašības:

Lieliska elastība, spēcīga vibrācijas pretestība un spēja pielāgoties augstas{0}}frekvences magnētiskajai pievilkšanai;

Zema kontakta pretestība un zema siltuma ražošana;

Kompakta struktūra, piemērota maziem{0}}lieljaudas relejiem.

Berilija varš ir pazīstams kā vara sakausējumu "elastīgais karalis". Tā unikālās materiāla īpašības nodrošina uzticamu mehānisko noturību un elektrisko stabilitāti fiksācijas relejiem.Galvenās funkcijas ietver:

Augsta izturība, augsta cietība, augsta vadītspēja un augsta elastība;

Nodilumizturība, izturība pret nogurumu, izturība pret koroziju un izturība pret termisko triecienu;

Ne-magnētisks un ne-dzirksteļojošs, piemērots augstas-drošības elektroiekārtām;

Termiskā apstrāde nodrošina gan augstu izturību, gan augstu vadītspēju.

Lietojumprogrammas:
Izmanto releju, termostatu, elektronisko savienotāju, automobiļu elektronisko komponentu, suku tapu, elektrodu, veidņu un sprādziendrošu{0}}rīku ražošanā.

XIAMEN APOLLO lepojas ar automatizētām štancēšanas un elektronu staru metināšanas ražošanas līnijām, vakuuma termiskās apstrādes iekārtām un precizitātes testēšanas sistēmām, lai nodrošinātu katras fiksējošā releja komponenta stabilu darbību augstas slodzes apstākļos.

Kvalitātes sistēma:

Stingri ievēro ISO9000, IATF16949, RoHS un REACH standartus;

Pilna -procesa SPC kontrole;

Pretestības un temperatūras paaugstināšanās testēšana;

EB metināto savienojumu stiprības un metalogrāfiskā analīze;

100% izmēru un elektrisko īpašību pārbaude.

Viedais enerģijas skaitītājs

Priekšapmaksas enerģijas skaitītājs

AMR sistēma

Automātiskā vadības / saliktā slēdzis

Rūpnieciskās jaudas mērīšanas un vadības modulis

XIAMEN APOLLO nodrošina pielāgotus magnētiskā fiksatora releja komponentu projektēšanas un ražošanas pakalpojumus, atbalstot:

Mangāna vara šunta pretestības projektēšana un termiskās stabilitātes novērtējums;

Releja spailes mehāniskās stiprības simulācija;

Berilija vara štancēšanas daļas elastības līknes un kalpošanas laika pārbaude;

Metināšanas un montāžas procesa optimizācijas risinājumi.

OEM/ODM: Mēs pieņemam klientu rasējumus un prototipu izstrādi, nodrošinot ātru prototipu izstrādi un masveida ražošanu.

Bezmaksas paraugi: mēs varam nodrošināt 10–50 paraugus testēšanai un pārbaudei.

Izpildes laiks: 3–5 dienas paraugiem, 7–10 dienas pasūtījumiem.

Ražošanas jauda: līdz 300 000 000 vienībām mēnesī. Iepakojums: iekšējais plastmasas maisiņš/kaste + ārējā kastīte/palete.
Maksājuma termiņš: T/T, L/C (USD/EUR/RMB).
