Jaunas enerģijas elastīgu savienojumu tehnoloģijas analīze: augstas{0}}uzticamības vadītspējas un efektīvas siltuma izkliedes kritiskā loma akumulatoros un enerģijas uzglabāšanas sistēmās

Jauniem enerģijas transportlīdzekļiem, enerģijas uzglabāšanas sistēmām un augstsprieguma{0}}elektriskajām platformām attīstoties lielākai jaudai, lielākai integrācijai un augstākam uzlādes/izlādes ātrumam, akumulatoru iekšējās savienojuma struktūras saskaras ar arvien stingrākām veiktspējas prasībām. Tradicionālās savienojuma metodes nespēj pilnībā izpildīt prasības attiecībā uz augstas-strāvas pārraidi, pielāgošanos sarežģītiem darbības apstākļiem un ilgtermiņa uzticamu darbību.



Kā kritiski elektrisko savienojumu komponenti akumulatoru sistēmās elastīgi savienotāji jauniem enerģijas lietojumiem,{0}}izmantojot elastīgas konstrukcijas, augstas vadītspējas materiālus un uzlabotus savienošanas procesus,{1}}nodrošina vairākas funkcijas, tostarp stabilu strāvas pārvadi, sprieguma buferizāciju un ātru siltuma izkliedi. Pašlaik šos elastīgos savienotājus plaši izmanto jaudas akumulatoru moduļos, akumulatoru komplektos, šūnu starpsavienojumos, augstsprieguma -elektroenerģijas sadales sistēmās un enerģijas uzglabāšanas iekārtās, kas kalpo kā pamata komponenti, kas ietekmē sistēmas efektivitāti, drošību un kalpošanas laiku.



Salīdzinot ar tradicionālajām cietajām vara kopnēm, elastīgie savienotāji efektīvi mazina mehānisko spriegumu, ko izraisa vibrācija, termiskā izplešanās, montāžas pielaides un akumulatora elementu cikliskā izplešanās. Salīdzinājumā ar standarta vadu instalācijām tie piedāvā zemāku pretestību, lielāku strāvas-nesējspēju un izcilu telpisko pielāgošanās spēju lielas-strāvas lietojumprogrammās.







Strāvas akumulatora un enerģijas uzglabāšanas sistēmu darbības laikā savienojuma komponentiem ir jāiztur atkārtoti lieli{0}}strāvas pārspriegumi, kas saistīti ar uzlādes{1}}izlādes cikliem ilgtermiņā. Tādas problēmas kā palielināta pretestība, slikts kontakts vai mehānisks nogurums savienojuma struktūrā ne tikai samazina energoefektivitāti, bet arī var izraisīt lokālus pārkaršanas un drošības riskus.



Elastīgajos savienotājos jauniem enerģijas lietojumiem parasti tiek izmantota daudzslāņu vara folijas konstrukcija, kas savieno vadošus slāņus, izmantojot precīzas metināšanas procesus, lai nodrošinātu stabilāku vispārējo vadošo ceļu. Konkrētāk, daudzslāņu vara folijas lokanās kopnes izmanto šo slāņu dizainu, lai uzlabotu strāvas-nesošo jaudu, vienlaikus saglabājot elastību, padarot tās piemērotas augsta-lādiņa-izlādes vidēm.



Atšķirībā no stingrām vara kopnēm, elastīgajiem savienotājiem piemīt spēja elastīgi deformēties, ļaujot tiem absorbēt mehāniskās nobīdes un termiskās sprieguma svārstības darbības laikā. Kad akumulatora elementi nedaudz izplešas uzlādes un izlādes laikā vai ja transportlīdzeklis piedzīvo nepārtrauktu vibrāciju, elastīgā konstrukcija mazina spriegumu savienojuma vietās, tādējādi samazinot spaiļu statņu, metināšanas zonu un savienojuma spaiļu noguruma risku.



Turklāt elastīgā struktūra samazina montāžas spriegumu, ko izraisa uzstādīšanas pielaides, nodrošinot, ka akumulatora sistēma uztur stabilu elektrisko savienojumu visā tās ilgstošas ​​-darbības laikā. Piemēram, vara elastīgās kopnes izmanto elastīgu vadošu dizainu, lai atbilstu pašreizējām savienojuma prasībām dažādos telpiskos izkārtojumos, tādējādi uzlabojot dizaina elastību.





Strāvas akumulatoru sistēmās parasti notiek tūkstošiem uzlādes{0}}izlādes ciklu. Visā šī procesa laikā iekšējie savienotāji tiek pakļauti nepārtrauktam spriegumam, ko izraisa temperatūras svārstības, šūnu izplešanās un transportlīdzekļa vibrācijas.



Lai gan tradicionālie stingrie vadītāji piedāvā augstu mehānisko izturību, tiem trūkst amortizācijas spēju. Ilgstoša cikliskā sprieguma iedarbība padara tos pakļautus materiāla nogurumam, vaļīgiem savienojumiem un pat plaisāšanai. Turpretim elastīgie savienotāji jauniem enerģijas transportlīdzekļiem nodrošina vara folijai raksturīgo elastību; to daudzslāņu stacked struktūra rada elastīgu buferzonu, nodrošinot savienojuma sistēmai izcilu dinamisko pielāgošanās spēju.



Elastīgās kopnes ļauj saliekt un pielāgot, lai tās atbilstu akumulatora iekšējai telpai, tādējādi samazinot uzstādīšanas ierobežojumus, kas saistīti ar sarežģītām konstrukcijām. Turklāt daudzslāņu dizains sadala mehānisko spriegumu, neļaujot nevienai atsevišķai zonai laika gaitā izturēt pārmērīgu stiepes vai lieces slodzi.



Jaunu enerģijas transportlīdzekļu augstsprieguma{0}}akumulatoru sistēmām savienotājiem ir ne tikai jāveicina strāvas pārvade, bet arī jāiztur triecieni un vibrācijas, kas rodas darbības laikā. Līdz ar to elastīga savienojuma tehnoloģija ir kļuvusi par galveno dizaina stratēģiju akumulatora sistēmas uzticamības uzlabošanai.







Attīstoties ātrās-uzlādes tehnoloģijai, lielai jaudai un lielai-nodarbībai, akumulatoru sistēmu iekšējais strāvas blīvums turpina pieaugt. Lielas strāvas, kas plūst caur vadītājiem, rada džoula siltumu; ja šis siltums netiek nekavējoties izkliedēts, var rasties lokāli temperatūras lēcieni, kas apdraud akumulatora veiktspēju un drošību.



Salīdzinot ar tradicionālajiem cietajiem vadītājiem, elastīgie savienotāji jauniem enerģijas transportlīdzekļiem piedāvā lielāku efektīvo siltuma izkliedes virsmas laukumu. Daudzslāņu plānās vara folijas struktūra ne tikai paplašina siltuma apmaiņas laukumu, bet arī saīsina siltuma pārneses ceļu, nodrošinot ātrāku siltuma izkliedi.



Vara folijas kopnes dizains izmanto materiāla lielisko siltumvadītspēju, lai ātri pārnestu siltumu, kas rodas savienojuma vietās uz dzesēšanas sistēmu, tādējādi samazinot lokalizētu karsto punktu iespējamību.



Nepārtrauktas lielas-strāvas darbības laikā zemas-pretestības savienojuma struktūra samazina elektriskās enerģijas pārvēršanu siltumā, mazinot temperatūras paaugstināšanos avotā. Turklāt optimizēta konstrukcijas konstrukcija novērš izolācijas materiāla noārdīšanos, ko izraisa lokāla pārkaršana, tādējādi uzlabojot akumulatora{3}}darba stabilitāti ilgtermiņā.



Enerģijas akumulatoru sistēmām ilgstoša liela{0}}slodzes darbība izvirza lielākas prasības siltuma pārvaldībai. Vara folijas lokanās kopnes ir izstrādātas, lai pielāgotos enerģijas uzglabāšanas iekārtu nepārtrauktai darbībai, nodrošinot stabilu un uzticamu strāvas savienojuma risinājumu.




Elastīgo savienotāju galvenā veiktspēja jauniem enerģijas lietojumiem ir atkarīga ne tikai no materiāla izvēles, bet arī cieši no ražošanas procesiem. Saites kvalitāte starp vara folijas slāņiem tieši ietekmē kopējo elektrisko pretestību, mehānisko izturību un kalpošanas laiku.

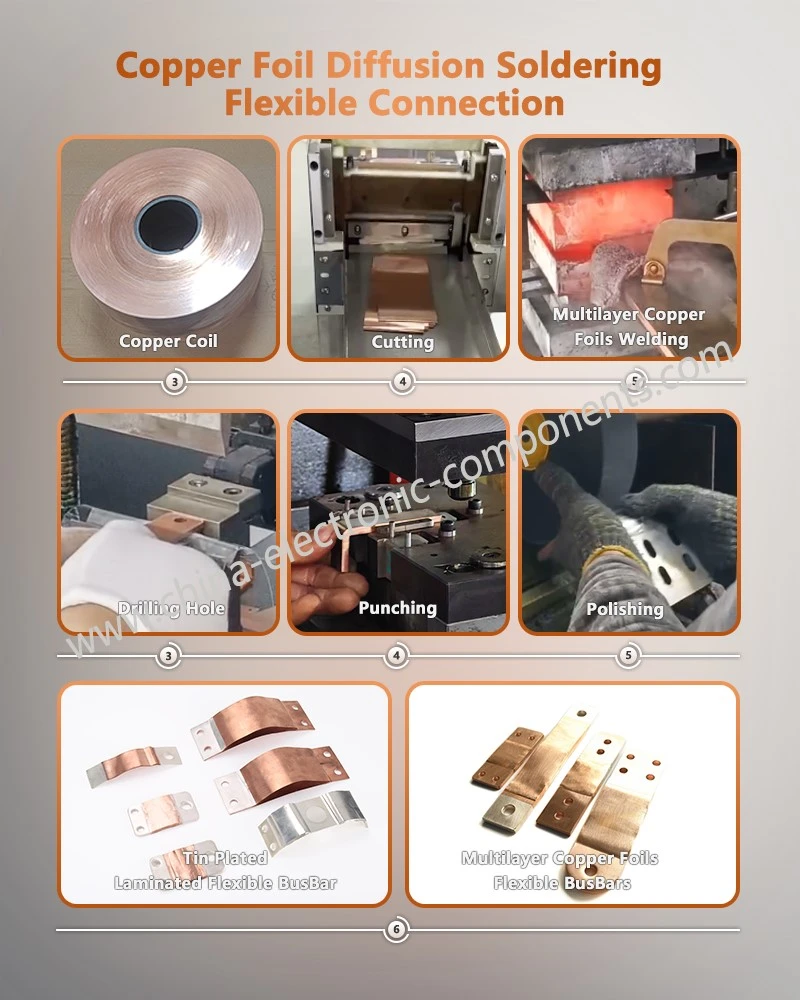

Nozares-standarta metodes ļoti uzticamas savienošanas nodrošināšanai starp vara folijas slāņiem ietver difūzijas metināšanu, ultraskaņas metināšanu un molekulāro difūzijas savienošanu. Konkrēti, daudzslāņu metinātās vara folijas kopnes izmanto metināšanas procesu, lai izveidotu ļoti integrētu savienojuma zonu, ļaujot strāvai vienmērīgāk plūst caur vadītāju.



Salīdzinājumā ar tradicionālo mehānisko presēšanu, metinātie savienojumi samazina pretestības svārstības kontakta saskarnē un novērš veiktspējas pasliktināšanos, ko izraisa atslābšana ilgstošas{0}}lietošanas laikā.



Augstsprieguma{0}}akumulatoru lietojumiem noteiktām savienojuma vietām nepieciešama virsmas apstrāde,-piemēram, alvošana-, lai uzlabotu oksidācijas izturību.



Konservētās vara kopnes izmanto alvas slāni, lai aizsargātu vara substrātu, tādējādi uzlabojot vides izturību un uzticamību karstos un mitros apstākļos.



Turklāt skārdās -vara kopnes samazina oksidācijas risku, kas saistīts ar ilgstošu-vides iedarbību, nodrošinot stabilāku savienojuma veiktspēju.







Tā kā jauni enerģijas transportlīdzekļi pāriet uz 800 V augstsprieguma{1}}arhitektūru un enerģijas uzglabāšanas sistēmu jaunināšanu uz lielāku jaudu un jaudu, iekšējiem akumulatora savienotājiem vienlaikus jāatbilst prasībām attiecībā uz lielu strāvas jaudu, augstu uzticamību un vieglu dizainu.



Elastīgie savienotāji jauniem enerģijas lietojumiem kalpo ne tikai strāvas pārvadīšanai, bet arī visas akumulatora sistēmas struktūras optimizēšanai. To elastīgais dizains samazina vietu, ko aizņem tradicionālās savienojuma struktūras, tādējādi uzlabojot akumulatora bloka izkārtojuma efektivitāti.



Automobiļu nozarē vara kopnes atbilst elektrisko savienojumu prasībām attiecībā uz jaudas akumulatoru moduļiem, augstsprieguma{0}}elektroenerģijas sadales blokiem un elektriskās piedziņas sistēmām, tādējādi nodrošinot transportlīdzekļa efektīvu darbību.



Litija akumulatoru lietojumiem elastīgās vara kopnes pielāgojas šūnu izvietojuma izmaiņām, nodrošinot stabilus savienojumus starp moduļiem, vienlaikus vienkāršojot montāžas procesu.



Turklāt, attīstoties augstfrekvences jaudas elektronikai, savienotāju projektēšanā ir jāņem vērā arī tādi faktori kā parazitārā induktivitāte, elektromagnētiskā saderība (EMC) un augstas{1}}frekvences reakcijas veiktspēja. Labi-izstrādāts elastīgs laminēts mīksts savienotājs var samazināt strāvas cilpas laukumu un uzlabot sistēmas dinamisko veiktspēju.





Virzoties uz priekšu, mīkstie savienotāji jauniem enerģijas lietojumiem turpinās attīstīties uz augstāku integrāciju, lielāku uzticamību un inteliģentu ražošanu.



No vienas puses, palielinoties akumulatora enerģijas blīvumam, savienotājiem ir jāpanāk lielāka strāvas{0}}nestspēja kompaktākās telpās; līdz ar to daudzslāņu vara folijas kompozītmateriālu struktūras kļūs par galveno attīstības jomu. Daudzslāņu vara folijas elastīgās kopnes uzlabo strāvas pārvades jaudu uz telpas vienību, palielinot vadošo slāņu skaitu.



No otras puses, materiāli un virsmas apstrādes tehnoloģijas turpinās optimizēt-, iekļaujot augstas veiktspējas-vara sakausējumus, korozijizturīgus{2} pārklājumus un progresīvas metināšanas metodes,-lai uzlabotu komponentu ilgtermiņa uzticamību.



Vienlaikus enerģijas uzglabāšanas un jaunu enerģijas transportlīdzekļu tirgu straujā izaugsme veicina pieaugošu pieprasījumu pēc pielāgotiem savienojumu risinājumiem, kas pielāgoti konkrētiem lietojumu scenārijiem. Piemēram, elastīgas vara kopnes var būt konstruētas tā, lai tās atbilstu noteiktai akumulatoru arhitektūrai, strāvas novērtējumam un uzstādīšanas vietas ierobežojumiem, nodrošinot izcilu piemērotību.





Elastīgi savienotāji jauniem enerģijas lietojumiemno vienkāršiem vadošiem komponentiem ir kļuvuši par kritiskiem pamata elementiem, kas būtiski ietekmē strāvas akumulatoru bloku un enerģijas uzglabāšanas sistēmu veiktspēju.



Izmantojot augstas -vadītspējas vara folijas struktūras, elastīgas spriedzes-atslodzes konstrukcijas un ļoti uzticamus metināšanas procesus, šie mīkstie savienotāji nodrošina virkni priekšrocību, tostarp stabilu elektrisko vadītspēju, efektīvu siltuma izkliedi, samazinātus enerģijas zudumus un ilgāku kalpošanas laiku.



Tā kā jaunas enerģijas transportlīdzekļi, augstsprieguma elektriskās piedziņas sistēmas un enerģijas uzglabāšanas tehnoloģijas turpina attīstīties, elastīgo savienojumu tehnoloģijai būs arvien lielāka nozīme sistēmas drošības uzlabošanā, telpas izmantošanas optimizēšanā un augstas veiktspējas akumulatoru ieviešanas atvieglošanā.
