Materiāls no elektromagnēta serdeņiem relejā

Elektromagnētiskā releja struktūrā elektromagnētiskā sistēma parasti sastāv no spoles, armatūras un dzelzs serdes, un dzelzs serde ir elektromagnētiskās pārveides galvenā sastāvdaļa. Kad spole ir iedarbināta, tā ģenerē magnētisko lauku. Magnētiskā plūsma iziet cauri dzelzs kodolam, veidojot slēgtu magnētisko ķēdi, kas piesaista armatūru un pabeidz kontakta pārslēgšanas darbību. Tāpēc dzelzs serdes materiāla caurlaidība, histerēzes zudums un reakcijas ātrums tieši ietekmē releja pievilkšanas -spriegumu, atbrīvošanas laiku un kopējo uzticamību. Inženierzinātnēs šo komponentu parasti sauc par releja dzelzs serdi vai elektromagnētisko serdi, un tas veido elektromagnētiskās piedziņas sistēmas galveno struktūru.





























































Lielākajā daļā rūpniecisko releju dzelzs serdes materiāls parasti ir mīksts magnētisks materiāls ar augstu caurlaidību, visbiežāk silīcija tērauds. Silīcija tērauds ir leģēts materiāls, ko veido, pievienojot atbilstošu silīcija daudzumu zema-oglekļa tēraudam, kas ievērojami uzlabo caurlaidību un samazina virpuļstrāvas zudumus, atvieglojot magnētiskās plūsmas izeju caur magnētisko ķēdi. Šāda veida materiāls tiek plaši izmantots releja spoles serdes vai releja tērauda serdes konstrukcijās, lai uzlabotu releja elektromagnētisko efektivitāti un saīsinātu ievilkšanas{3}}ievilkšanas un atlaišanas reakcijas laiku. Praktiskā pielietojumā piemērota materiāla izvēle var samazināt magnētisko pretestību un palielināt magnētiskās plūsmas blīvumu, tādējādi panākot stabilākus releja darbības raksturlielumus.



Papildus silīcija tēraudam daži augstas veiktspējas{0}}releji izmanto arī augstas-tīrības mīkstus magnētiskus materiālus, piemēram, rūpniecisko tīro dzelzi. Tīram dzelzs ir ārkārtīgi augsta caurlaidība un ārkārtīgi zema koercivitāte, kas ļauj tai ātri izveidot magnētisko plūsmu pat pie relatīvi zema magnētiskā lauka stipruma, tāpēc to plaši izmanto precīzās elektromagnētiskās sistēmās. Piemēram, augstas-jutības releju struktūrās bieži tiek izmantots elektriķis Pure Iron Core vai Pure Iron Core. Tipiski materiāli ir rūpnieciskā tīrā dzelzs DT4 sērija, starp kurām DT4C Iron Core tiek plaši izmantots augstas -uzticamības elektromagnētisko komponentu ražošanā, pateicoties tā stabilajām magnētiskajām īpašībām un labajai apstrādājamībai.



Rūpnieciskajā ražošanā releju serdeņus parasti apstrādā, izmantojot aukstās kalšanas vai precīzās kalšanas procesus, lai nodrošinātu izmēru konsekvenci un magnētiskās veiktspējas stabilitāti. Piemēram, aukstās kalšanas process aukstās kalšanas releja serdei vai DT4C releja dzelzs serdeņam var samazināt magnētiskās veiktspējas zudumus apstrādes laikā, vienlaikus nodrošinot materiāla blīvumu. Tīra dzelzs releju serdeņi vai elektromagnētisko releju serdeņi, kas ražoti, izmantojot šāda veida procesu, uzrāda augstāku strukturālo precizitāti un stabilākus magnētiskās ķēdes raksturlielumus, tāpēc tos plaši izmanto rūpnieciskajos vadības relejos un automatizācijas iekārtās.

















































































Strukturālās konstrukcijas ziņā releju serdeņi bieži veido pilnīgu magnētisko ķēžu sistēmu kopā ar armatūru, jūgu un savienojošiem komponentiem. Piemēram, dažos mazos relejos vai augstfrekvences elektromagnētiskajos komponentos serdeņa tapas vai releja tapas tiek izmantotas arī, lai nodrošinātu magnētiskās ķēdes slēgšanu un mehānisko stabilitāti. Parastie materiālu risinājumi elektromagnētisko releju projektēšanai rūpnieciskās vadības sistēmās ietver mīkstos magnētiskos dzelzs serdeņus relejiem, tīra dzelzs releju serdeņus un rūpniecisko vadības releju dzelzs serdeņus. Šie materiāli uztur stabilu magnētiskās reakcijas veiktspēju dažādos strāvas un frekvences apstākļos.



Releju serdeņiem ir jābūt ne tikai ar labu magnētisko caurlaidību, bet arī stabilām mehāniskām īpašībām un pielāgošanās spēju videi. Piemēram, ilgstošas-augstfrekvences-darbībā materiālam ir jāuztur stabils magnētiskās samazināšanās ātrums; vidē ar ievērojamām temperatūras un mitruma svārstībām serdes struktūrai ir jābūt arī ar labu izturību pret termisko izplešanos un koroziju. Tāpēc augstas kvalitātes-mīkstajiem magnētiskajiem dzelzs serdeņiem relejiem ir nepieciešama stingra materiāla tīrības, graudu struktūras un termiskās apstrādes procesu kontrole, lai nodrošinātu releja stabilitāti un izturību ilgstošas ​​darbības laikā.



Parasti izplatītos materiālus releja elektromagnētu serdeņiem iedala divās galvenajās kategorijās: silīcija tērauds un rūpnieciskā tīrā dzelzs. Silīcija tērauds ir piemērots tradicionālajām elektromagnētiskajām piedziņas sistēmām, savukārt augstas-tīrības rūpnieciskais tīrais dzelzs ir labāk piemērots augstas-jutības un augstas{3}}uzticamības releju konstrukcijām. Racionāli izvēloties materiālus un apstrādes metodes, var ievērojami uzlabot releja ieslēgšanās veiktspēju, reakcijas ātrumu un kopējo kalpošanas laiku. Kā elektromagnētiskā releja magnētiskās ķēdes sistēmas galvenā sastāvdaļa, dzelzs serdeņa veiktspēja tieši nosaka releja vispārējo darbības stabilitāti.

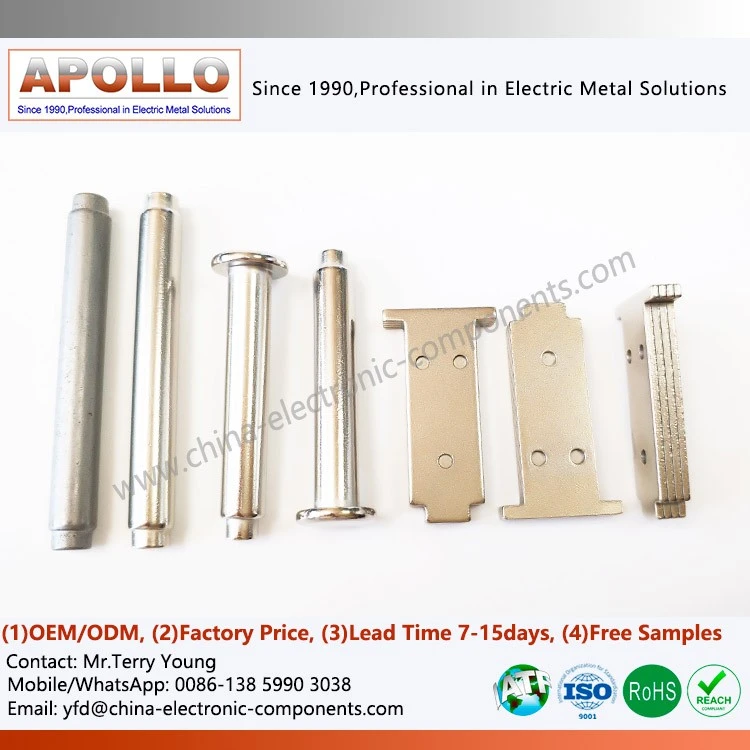

Kā ražotājs elektromagnētisko un kontaktkonstrukciju komponentu jomā mēs jau sen esam koncentrējušies uz precīzu elektromagnētisko komponentu izpēti, izstrādi un ražošanu, nodrošinot dažādas specifikācijasReleja dzelzs serdeņi, tīra dzelzs serdeņi un aukstās kalšanas releja serdeņi. Izmantojot nobriedušas aukstās kalšanas un materiālu apstrādes tehnoloģijas, mēs varam nodrošināt ļoti konsekventus, augstas{1}}caurlaidības pamatkomponentus rūpnieciskajiem vadības relejiem, jaunām enerģijas iekārtām un automatizācijas sistēmām, nodrošinot uzticamu atbalstu mūsu klientu elektromagnētisko sistēmu stabilai darbībai.
