Laminēta autobusu josla sabiedriskā transporta alternatīvajai enerģijai
Produktu apraksts
Laminēta kopne sabiedriskā transporta alternatīvajai enerģijai ir izgatavota, savienojot vairākus augstas vadītspējas vara kopņu slāņus ar augstas veiktspējas{0}}izolācijas materiāliem, izmantojot precīzas laminēšanas procesu, tādējādi iegūstot plakanu vai pielāgotu -formas struktūru. To noteicošā īpašība ir to spēja integrētai elektroenerģijas pārvadei un sadalei:
Zema induktivitāte un pretestība: laminētā struktūra ievērojami saīsina strāvas cilpas ceļus, efektīvi samazinot parazitāro induktivitāti un samazinot sprieguma lēcienus un pārslēgšanas zudumus.
Augsts strāvas blīvums: kompaktais dizains ļauj pārraidīt lielas strāvas ierobežotā telpā, vienlaikus saglabājot zemu temperatūras paaugstināšanos.
Lieliska elektromagnētiskā saderība: daudzslāņu dizains pēc būtības nomāc elektromagnētiskos traucējumus (EMI), uzlabojot sistēmas stabilitāti.
Augstas-uzticamības izolācija: starpslāņu izolācijas materiāli nodrošina augstu-sprieguma un augstas -temperatūras izturību, kā arī izcilu mehānisko izturību un spēju pielāgoties videi, nodrošinot drošu un ilgstošu{3}}darbu.
Detaļu skatlogs: elektriskās uzticamības noteikšana, izmantojot stingrus standartus
| Termināla plakanums un līdzplanaritāte | Visiem IGBT montāžas spailēm tiek veikta precīza slīpēšana, lai nodrošinātu minimālu līdzplanaritātes novirzi. Tas garantē vienmērīgu spiediena sadalījumu montāžas ar skrūvēm laikā, novēršot sprieguma koncentrāciju-, ko izraisa deformācija-, kas pretējā gadījumā varētu saplaisāt keramikas pamatnē. |
| Mikroskopisks šķērsgriezums{0}}(bezmaksas-bezmaksas starpslāņi) | Mikroskopiskā integrētās laminētās kopņu elementu kontaktu sistēmas šķērsgriezuma{0}}pārbaude atklāj pilnīgu adhezīvu pildījumu starp vara un izolācijas slāni, bez redzamiem mikro{1}}burbuļiem vai tukšumiem. Šī strukturālā integritāte nodrošina fizisku garantiju pret daļēju izlādes bojājumu ilgstošas darbības laikā ar augstu{3}augstsprieguma{4}. |
| Bezšuvju pāreja pie slīpām un izolācijas pārlaidumiem | Izolācijas plēve vienmērīgi pāriet pie štancētām malām un veidotiem līkumiem, bez krokām, biezuma nelīdzenumiem vai atsegta vara. Pārklāšanās malās ir precīzi aprēķināta, lai nodrošinātu, ka šļūdes attālumi stingri atbilst UL un IEC standartiem. |
| Identifikācijas un izsekojamības sistēma | Fāžu secības (L1/L2/L3, DC+/DC-), nominālais spriegums un produktu partijas QR kodi ir skaidri marķēti uz laminētās šunta un kopnes virsmas, izmantojot lāzergravējumu vai izolācijas plēves druku. Tas ne tikai atvieglo vadu pieslēgšanu-uz vietas inženieriem, bet arī nodrošina pilnīgu-dzīves cikla kvalitātes izsekojamību. |
Galvenās funkcijas
Liela-strāvas jaudas pārvade
Kompozītmateriālu laminētas kopnes kalpo kā primārais elektriskais savienojums starp strāvas ķēdēm un barošanas ierīcēm. Tie efektīvi pārraida lielas strāvas no līdzstrāvas kopnēm, akumulatoru blokiem vai taisngriežiem uz invertoriem, pārveidotājiem vai slodzēm, kas darbojas kā sistēmas "galvenā artērija".
01
Zemas-pretestības ķēdes konstrukcija
IGBT/SiC jaudas moduļu komutācijas cilpās fotoelektrisko invertoru laminētas kopnes izveido strāvas ķēdes ar minimālu parazitāro induktivitāti. Tas nodrošina, ka barošanas ierīces pārslēgšanas laikā netiek pakļautas pārmērīgam spriegumam, tādējādi pagarinot ierīces kalpošanas laiku un uzlabojot sistēmas uzticamību.
02
Elektromagnētisko traucējumu (EMI) slāpēšana
Izmantojot magnētiskā lauka atcelšanas efektu, kas rodas pozitīvo un negatīvo vadītāju ciešā savienojuma rezultātā, līdzstrāvas jaudas sadales sistēmu laminētās kopnes samazina elektromagnētisko starojumu avotā. Tas atvieglo atbilstību stingriem EMI/EMC sertifikācijas standartiem.
03
Siltuma vadības atbalsts
DC-Link kondensatora laminētajām kopnēm ir ne tikai augsta siltuma izkliedes efektivitāte, bet arī to plakanā struktūra, lai kalpotu kā papildu siltuma izkliedes ceļš strāvas ierīcēm. Lieljaudas-lietotnēs, piemēram, dzelzceļa tranzītā, šī funkcija palīdz samazināt siltuma slodzi uz visu sistēmu.
04
Strukturālais atbalsts un mehāniskā montāža
Integrētā laminētā struktūra piešķir kopnei raksturīgo stingrību, ļaujot tai darboties kā mehāniskai montāžas pamatnei tādām sastāvdaļām kā jaudas moduļi un kondensatori. Tas samazina nepieciešamību pēc papildu iekavām un optimizē kopējo sistēmas izkārtojumu.
05

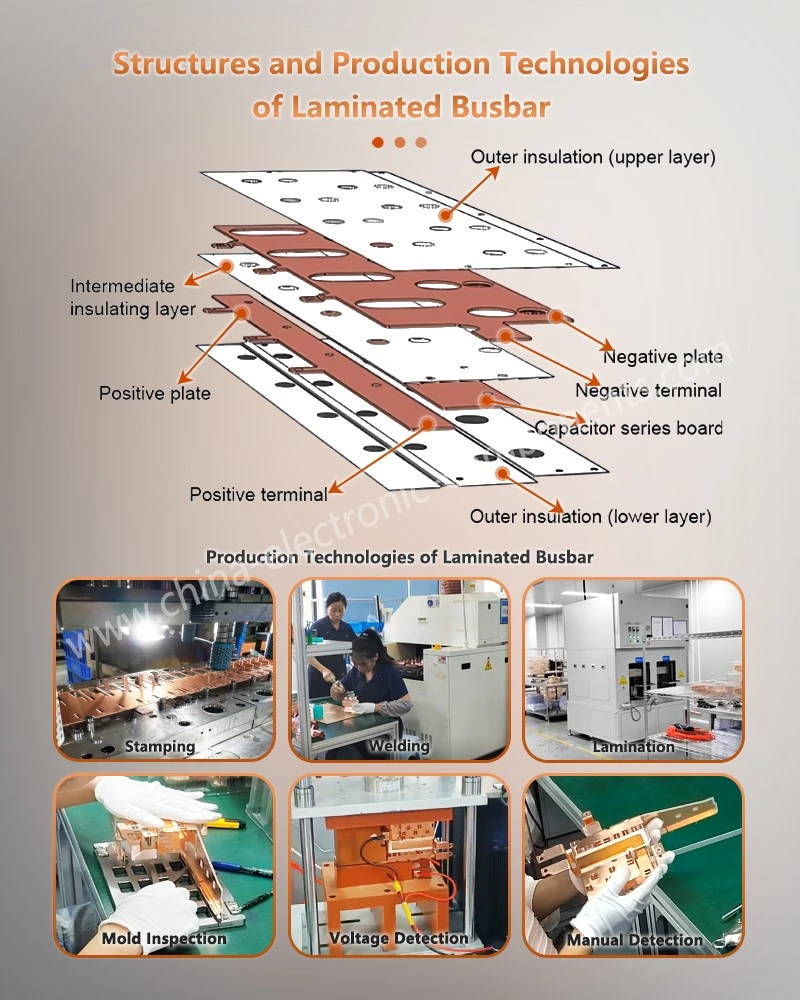

Ražošanas process: precīza laminēšana un kompozītmateriālu izgatavošana
Mēs izmantojam nozarē{0}}vadošos procesus, kas ir specializējušies līdzstrāvas atbalsta kondensatora laminētajām kopnēm, lai nodrošinātu produkta konsekvenci un augstu veiktspēju:
Materiāla priekšapstrāde:{0}}vara vadītāji tiek izlīdzināti, notīrīti un aktivizēti, savukārt izolācijas plēves tiek grieztas precīzi.
Precīza sakraušana: vadi un izolācijas slāņi tiek sakrauti pārmaiņus projektēšanas secībā tīras telpas vidē, stingri kontrolējot starpslāņu izlīdzināšanu un spiedienu.
Karstā-preses laminēšana: kontrolētā temperatūrā un spiedienā tiek izmantots specializēts laminēšanas aprīkojums, lai panāktu uzticamu savienošanu, izveidojot blīvu,{1}}bez tukšuma, integrētu struktūru.
Formēšana un apstrāde: Lāzergriešana vai CNC caurumošana tiek izmantota profilēšanai, caurumu caurumošanai un liekšanai, lai nodrošinātu izmēru precizitāti un malu kvalitāti.
Testēšana un verifikācija: procedūras ietver elektrisko parametru testēšanu (pretestība, induktivitāte un izturības spriegums), izolācijas veiktspējas pārbaudi, termiskās cikla testus un mehāniskās stiprības pārbaudi.
sazinieties ar mums
Izmantojot progresīvu laminētu konstrukciju dizainu, augstas veiktspējas{0}}materiālus un precīzus ražošanas procesus, šis risinājums ļauj klientiem izveidot kompaktākus, drošākus un efektīvākus energosistēmu izkārtojumus.
Ja jūs projektējat kopņu risinājumus UPS sistēmām, spēka elektronikai, jaunas energosistēmas sabiedriskajam transportam vai enerģijas uzglabāšanas projektus, mēs varam nodrošināt pielāgotusVara laminētas autobusu stieņirisinājumi, kas pielāgoti jūsu īpašajām lietojumprogrammu prasībām. Balstoties uz mūsu pārbaudītajām inženierzinātņu zināšanām un ražošanas pieredzi, mēs piedāvājam visaptverošu atbalstu, kas aptver visu procesu{1}}no dizaina apstiprināšanas līdz masveida ražošanai un piegādei.
Populāri tagi: laminēta kopne sabiedriskā transporta alternatīvajai enerģijai, Ķīna laminēta kopne sabiedriskajam transportam alternatīvās enerģijas ražotāji, piegādātāji, rūpnīca
