Līdzstrāvas kondensatora kopne
Produktu apraksts
Līdzstrāvas kondensatora kopnes ir būtiski vadoši komponenti jaunu enerģijas transportlīdzekļu augstsprieguma līdzstrāvas sistēmās, savienojošie kondensatori, strāvas moduļi un kopnes. Tiem ir lielas strāvas vadīšanas un zemas induktivitātes savienojuma kritiskais uzdevums, spēlējot galveno lomu strāvas sadales stabilizācijā, zudumu samazināšanā un elektromagnētiskās saderības veiktspējas uzlabošanā jaudas pārveidošanas sistēmās, enerģijas uzglabāšanas sistēmās un elektriskās piedziņas blokos.
Pieaugot prasībām pēc liela jaudas blīvuma, augstas drošības un kompaktām konstrukcijām jaunos enerģijas transportlīdzekļos un enerģijas uzglabāšanas sistēmās, augstas veiktspējas{0}}kondensatoru kopnes ir kļuvušas par neatņemamu spēka elektronisko sistēmu sastāvdaļu. Uzņēmuma Apollo Electronic Components auto kopnes ir īpaši izstrādātas jaunu energosistēmu augstsprieguma{2}}augstsprieguma-videi, kurām ir lieliska vadītspēja, izolācijas veiktspēja un termiskā stabilitāte, un tās plaši izmanto jaunos enerģijas transportlīdzekļos, enerģijas krātuvēs, pārveidotājos un uzlādes moduļos.
Produkta īpašības un strukturālais dizains
| Augstas strāvas, zemas induktivitātes struktūra | EV kopne izmanto daudzslāņu laminētu kompozītmateriālu struktūru ar augstas veiktspējas-izolācijas dielektrisko elementu, kas iestiprināts starp pozitīvajām un negatīvajām vara kopnēm. Precīza starpslāņu atstatuma kontrole nodrošina zemu-induktivitātes ceļu un vienmērīgu strāvas sadalījumu, ievērojami samazinot sistēmas trokšņu un parazītu parametru ietekmi uz ķēdi. |
| Kompakts un modulārs dizains | Lai apmierinātu jauno enerģētisko transportlīdzekļu galveno vadības sistēmu{0}}ierobežotās vietas, produktam ir trīs-kompakts izkārtojums. Pateicoties moduļu konstrukcijai un pielāgotai saskarnes konfigurācijai, to var tieši integrēt ar DC-Link kondensatoriem, IGBT moduļiem vai SiC barošanas moduļiem, samazinot ārējos vadus un uzlabojot montāžas efektivitāti un uzticamību. |
| Augsta izolācija un termiskā stabilitāte | Tiek izmantoti augstas kvalitātes epoksīdsveķi, poliimīda plēve (PI plēve) vai PET izolācijas materiāli, lai nodrošinātu izcilu dielektrisko izturību un izolācijas izturību augstas temperatūras un augsta spiediena apstākļos. Temperatūras trieciena un mitra karstuma cikliskuma testi nodrošina ilgstošu-stabilu darbību. |
| Optimizēts siltuma izkliedes dizains | Jaunās enerģijas transportlīdzekļa plēves kondensatora kopnes slāņu biezums un izvietojums ir optimizēts, izmantojot termisko simulāciju, lai nodrošinātu kontrolējamu temperatūras paaugstināšanos un līdzsvarotu siltuma izkliedi lielas strāvas vadīšanas laikā. Tā atbalsta arī saderību ar ūdens-dzesēšanas vai gaisa-dzesēšanas sistēmām, lai atbilstu elektrisko transportlīdzekļu galvenās piedziņas sistēmu ilgtermiņa darbības prasībām. |
| Dažādas saskarnes un instalēšanas metodes | Atbalsta skrūvju savienojumi, iespraužami spailes vai metinātas konstrukcijas atkarībā no klienta aprīkojuma izkārtojuma, pēc izvēles ir pieejami pielāgoti Automotive Power Connectors apvalki, aizsargapvalki un identifikācijas marķējumi, kas atvieglo montāžu, apkopi un sistēmas integrāciju. |
Materiāla priekšrocības

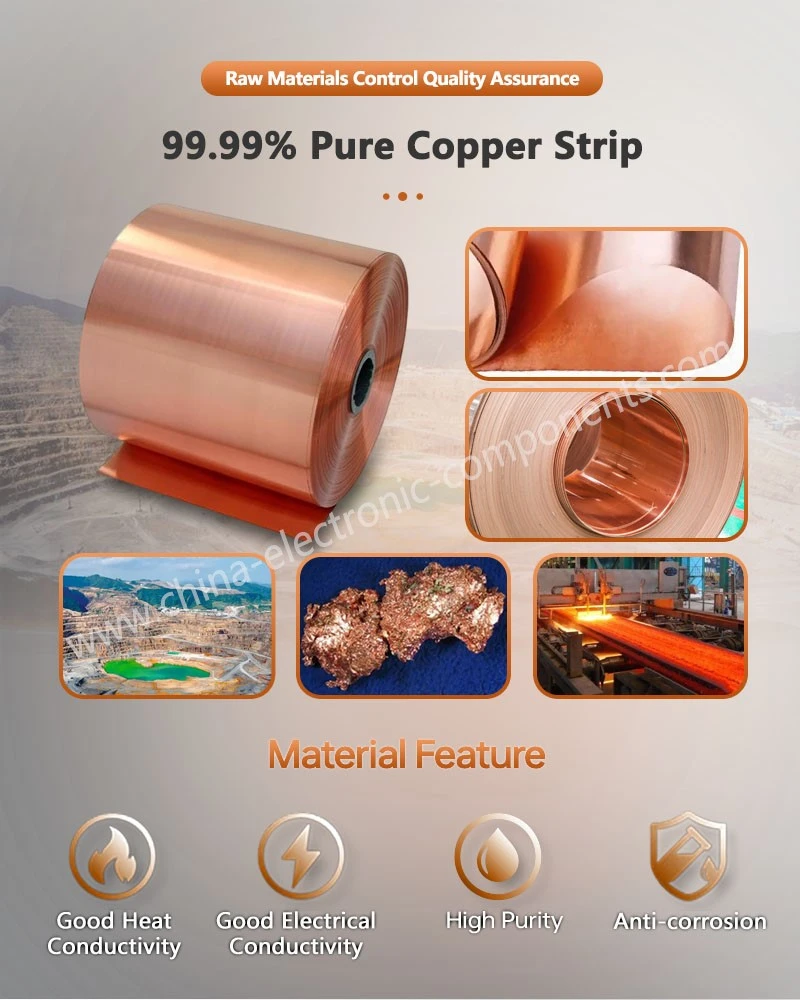

Augstas vadītspējas varš
Kā vadošā slāņa materiāls tiek izmantots augstas-tīrības T2 varš vai C1100 elektrolītiskais varš, kas nodrošina līdz pat 99,9% vadītspēju. Virsma ir sudrabota-vai alva-pārklāta, lai nodrošinātu ārkārtīgi zemu saskares pretestību un izcilu oksidācijas pretestību, kas nodrošina stabilu darbību augstā-temperatūras un augsta{8}}mitruma vidēs ilgstoši.
Augstas -veiktspējas izolācijas vidēja
Izolācijas slānim tiek izmantoti augstas -dielektriskās-izturības materiāli, piemēram, poliimīda plēve (PI), PET, Nomex vai epoksīda stikla šķiedras plāksne. Biezuma un starpslāņu pielaides tiek stingri kontrolētas ±0,05 mm robežās, lai nodrošinātu kopnes Automotive vispārējo elektriskās izolācijas drošību un uzticamību.
Videi draudzīgums un izturība pret koroziju
Visi materiāli atbilst RoHS, REACH un UL sertifikācijas standartiem, tiem piemīt izcilas liesmas{0}}īpašības un izturība pret ķīmisko koroziju, kas nodrošina ilglaicīgu{1}}kopnes elektriskā transportlīdzekļa uzticamu darbību sarežģītās vidēs.
Dizaina priekšrocības
1. Inženierprojektēšana sadarbībā
Apollo lepojas ar pieredzējušu elektriskās un mehāniskās projektēšanas inženieru komandu, kas spēj veikt ev akumulatora kopņu strāvas ceļa simulāciju, elektromagnētiskās saderības analīzi un termiskā bilances optimizāciju, pamatojoties uz klienta sistēmas topoloģiju, nodrošinot, ka gala risinājums sasniedz optimālu līdzsvaru starp veiktspēju un izmaksām.
2. Spēcīga moduļu saderība
Strāvas kondensatora struktūras kopne ir lieliski savietojama ar dažādiem galvenajiem DC-Link kondensatora moduļiem, SiC/GaN jaudas moduļiem un IGBT ierīcēm, nodrošinot integrētu kondensatora moduli + kopnes risinājumu, kas efektīvi samazina parazitāro induktivitāti un uzlabo sistēmas reakcijas ātrumu.
3. Vizuālā dizaina pārbaude
Atbalsta integrāciju ar CAD, SolidWorks, ProE un 3D failiem. Apvienojumā ar galīgo elementu simulācijas analīzes rīkiem (FEA, ANSYS) tas nodrošina kopnes plēves kondensatora kopnes stabilu darbību pie dažādām darba strāvām un mehāniskiem spriegumiem.
