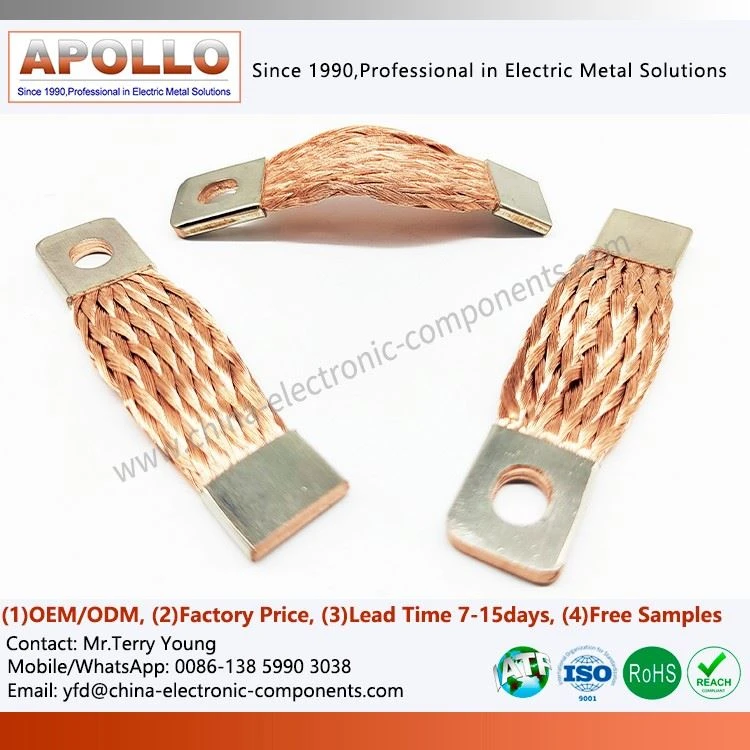

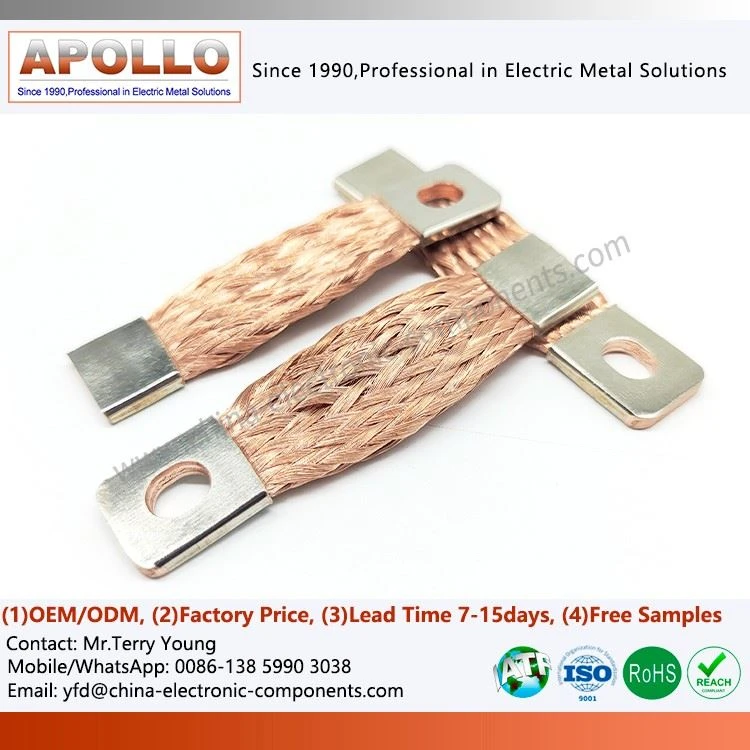

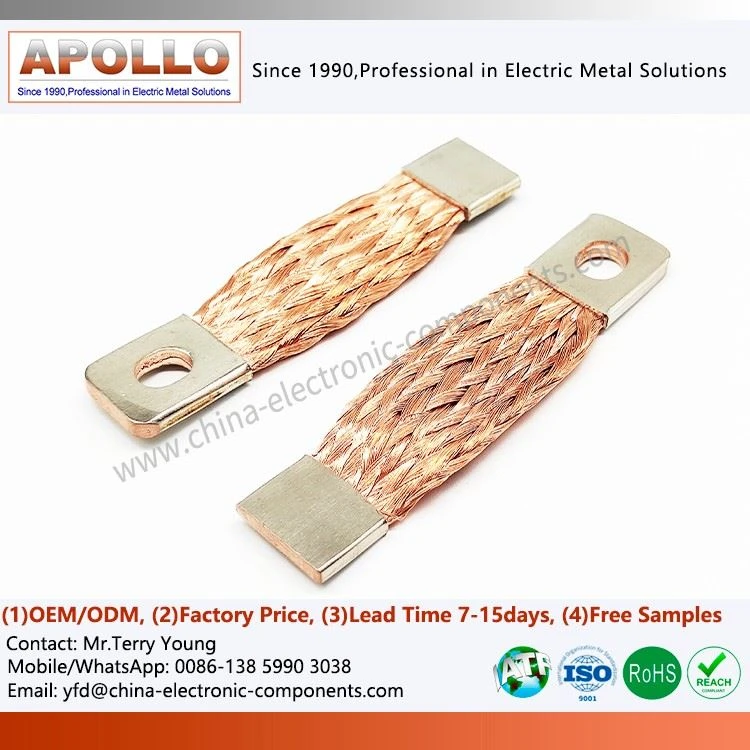

Elastīga vara pīta savienotāja kopnes josla
Produktu apraksts
Atšķirībā no tradicionālajām cietajām vara kopnēm, elastīgo vara pīto savienotāju kopņu stieņu kodols slēpjas sinerģiskajā "vadītspējas + elastības" dizainā. Tas nav vienkārši vadu nomaiņa, bet arī sistēmas-līmeņa savienojuma risinājums, kas līdzsvaro elektrisko veiktspēju un mehānisko pielāgošanos.
Produkts parasti sastāv no šādas struktūras:
Vadītspējīga serde: vairākas augstas{0}}tīrības vara stieples pavedieni ir precīzi sapīti sloksnes struktūrā.
Savienojuma gali: Blīvus savienojumus veido, izmantojot gofrēšanas, difūzijas lodēšanas vai cietlodēšanas procesus.
Virsmas apstrādes slānis: alva-pārklāta, sudraba-pārklāta vai neapstrādāta vara apstrāde atkarībā no lietošanas vides.
Izolācijas/aizsardzības slānis (pēc izvēles): piemēram, termosarūkoša caurule, silikona uzmava vai PVC apvalks.
Šis konstrukcijas dizains ļauj tai saglabāt stabilu vadītspēju sarežģītos darbības apstākļos, vienlaikus absorbējot mehānisko spriegumu.
Galvenās funkcijas un materiālu priekšrocības: augstas tīrības pakāpes piedziņas nodrošina augstu efektivitāti
1. Elektrolītiskais skābeklis -bez varš (T2/C11000):Mēs uzstājam, ka ir jāizmanto elektrolītiski skābekli nesaturošs -varš, kura vara saturs ir lielāks par vai vienāds ar 99,95%. Šim materiālam ir vienāds graudu izmērs mikroskopiskā līmenī, kas nodrošina ārkārtīgi zemu pretestību un izcilu vadītspēju, samazinot pretestības zudumu un temperatūras paaugstināšanos pārraides laikā.
2. Virsmas apstrādes procesi (vairāki aizsardzības veidi):Bare Copper: piemērots standarta iekštelpu sausai videi.
Konservēts varš:Uzlabota oksidācijas izturība, izmantojot galvanizāciju vai karsto-alvas pārklājumu, novēršot zaļumu veidošanos un uzlabojot lodēšanas uzticamību.
Apsudrabots:Augstākās-līmeņa risinājums augstas-frekvences lietojumiem vai ļoti zemām kontaktu pretestības prasībām elastīgajai kopnei un vara džemperim.
Dizaina priekšrocības: Pītas topoloģiskās ģeometrijas telpiskais kods
| Virzienu un vārpstu skaita topoloģiskais masīvs | Mūsu projektēšanas komanda, izmantojot algoritmus, aprēķina optimālo matricu "šķiedru skaits × kvēldiega diametrs × vārpstas skaits", pamatojoties uz nepieciešamo šķērsgriezuma laukumu. Pārāk biezi pavedieni rada lielāku lieces rādiusu un elastības zudumu; pārāk plāni pavedieni izraisa ražošanas pārrāvuma ātruma pieaugumu. Izmantojot racionālu telpisko izkārtojumu, mēs vienā apjomā iesaiņojam efektīvākus vadošus šķērsgriezumus-. |
| Pīšanas leņķa spriedzes līdzsvars | Pīšanas leņķis (leņķis starp gofrēto stiepli un asi) ir elastīga savienojuma dizaina dvēsele. Pārāk liels leņķis pārvērš produktu stingrā caurulē, kas nespēj absorbēt stresu; pārāk mazs leņķis padara elastīgo kopņu un vara džemperi pakļautu atslābināšanai, "attīšanai" un nespēj izturēt garenisko spriegumu. Precīzi kontrolējot pinuma mašīnas soli, mēs to nofiksējam optimālā sprieguma līdzsvara leņķī, nodrošinot izstrādājuma strukturālo integritāti kombinētos stiepes, spiedes un vērpes apstākļos. |
| Leņķiskās pārejas un stresa koncentrācijas novēršanas dizains | Pītās lentes un cauruļveida gala savienojuma vietā mēs atteicāmies no taisnleņķa{0}}pārejas un pieņēmām pakāpeniski sašaurinātu leņķa dizainu. Tas padara elektriskā lauka sadalījumu vienmērīgāku, kad strāva saplūst no plaknes (pītas lentes) uz punktu (gala caurums), izvairoties no lokālas pārkaršanas, ko izraisa elastīgo vara pinumu savienotāju malu efekti. |
Tipiski pielietojuma scenāriji
Augstsprieguma{0}}slēgiekārtas
Elastīgs savienojums starp ķēdes pārtraucēja kustīgajiem un stacionārajiem kontaktiem, kas nodrošina nepārtrauktu vadītspēju, kad darbības mehānisms ir aktivizēts.
01
Transformatori un taisngrieži
Pārejas savienojums starp zemsprieguma -sānu kopni un elastīgiem vara pītiem elektriskajiem savienotājiem, kas kompensē termisko nobīdi.
02
Elektrisko transportlīdzekļu akumulatoru bloki
Pīti vara elastīgie savienotāji, kas savienoti virknē vai paralēli starp moduļiem, absorbējot transportlīdzekļa vibrācijas.
03
Autobusu kanālu sadales kārbas
Elastīga pāreja starp spraudni un iekšējiem vara pītiem Flex savienotājiem, atvieglojot uzstādīšanu un apkopi.
04
Galvanizācijas/elektrolīzes barošanas avoti
Elastīgs savienojums starp augstas-strāvas taisngrieža skapi un elektrodu, pītas elastīgās jaudas šunti, kas iztur biežus palaišanas-apturēšanas ciklus un temperatūras svārstības.
05
sazinieties ar mums
Ja jūsu projektam ir augstākas prasības attiecībā uz savienojuma uzticamību, strukturālo pielāgošanos un ilgtermiņa stabilu darbību, mēs varam nodrošināt pielāgotuCU Flex kopnerisinājumi, kas balstīti uz faktiskajiem darba apstākļiem. Varat iesniegt tehniskos parametrus, lai iegūtu inženiertehnisko{1}līmeņa atbilstības atbalstu.
